Nie ma jednej uniwersalnej liczby stempli pod każdy strop. Przy tradycyjnym deskowaniu stropu monolitycznego często przyjmuje się rozstaw około 80–100 cm w obu kierunkach. W stropie gęstożebrowym, takim jak Teriva, podpory ustawia się przede wszystkim pod belkami kratownicowymi, zwykle co około 150–200 cm wzdłuż ich przebiegu. Są to wartości orientacyjne. Ostateczny rozstaw powinien wynikać z projektu deskowania, dokumentacji producenta stropu albo decyzji kierownika budowy.
Co ile ustawiać stemple pod strop?

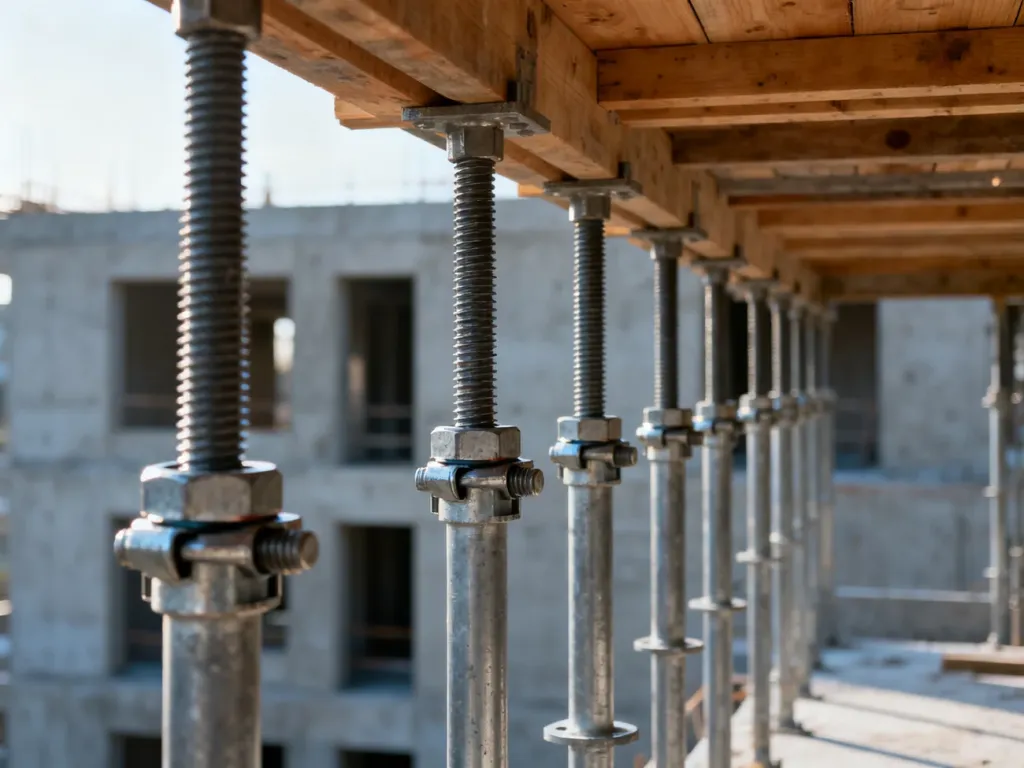

W stropie monolitycznym stemple drewniane lub podpory stalowe tworzą siatkę podparcia pod belkami, dźwigarami i poszyciem. Typowy zakres 80–100 cm w obu kierunkach dotyczy prostych układów, w których obciążenia i przekroje elementów mieszczą się w założeniach projektu. Przy większej grubości płyty, dużej rozpiętości, podciągach lub nietypowej geometrii podpory mogą być potrzebne gęściej.
W stropie Teriva stemple ustawia się wzdłuż belek kratownicowych. Najczęściej odstępy wynoszą około 150–200 cm, ale dokładna wartość zależy między innymi od długości belek, rozstawu 45 lub 60 cm, grubości nadbetonu oraz nośności zastosowanych podpór. Nie należy przenosić rozstawu z innej budowy bez sprawdzenia dokumentacji konkretnego stropu.
Rozstaw stempli dla stropu monolitycznego i Teriva
Różnica między obiema technologiami wynika ze sposobu przenoszenia obciążeń. W stropie monolitycznym świeży beton wraz ze zbrojeniem obciąża pełne poszycie deskowania. W stropie gęstożebrowym główne obciążenia przejmują belki kratownicowe, dlatego podpory ustawia się liniowo pod ich przebiegiem.
| Typ stropu | Typowy rozstaw | Główne wymaganie |
|---|---|---|
| Strop monolityczny | około 80–100 cm w obu kierunkach | Pełne, sztywne poszycie oraz równomierne podparcie belek |
| Strop Teriva, belki co 45 cm | około 150–200 cm wzdłuż belek | Podparcie każdej belki zgodnie z dokumentacją systemu |
| Strop Teriva, belki co 60 cm | około 150–200 cm wzdłuż belek | Kontrola ugięcia belek, nadbetonu i żeber rozdzielczych |
Rozstaw belek Teriva wpływa na liczbę podpór, ale nie pozwala samodzielnie wyznaczyć ich rozmieszczenia. Przy układzie z belkami co 45 cm podpór może być więcej niż przy rozstawie 60 cm, ponieważ większa liczba elementów przekazuje obciążenia na deskowanie. W praktyce znaczenie mają także długość belek, ich przekrój oraz wymagania producenta.
W miejscach żeber rozdzielczych, podciągów, otworów i lokalnych zmian geometrii może być konieczne dodatkowe podparcie. Przy dużych rozpiętościach, zwłaszcza przekraczających około 6 m, rozstaw często wymaga zagęszczenia, ale nie wolno ustalać go wyłącznie według ogólnej reguły.
Co wpływa na konieczność zagęszczenia stempli?
Stemple muszą przenieść ciężar deskowania, zbrojenia, świeżej mieszanki betonowej oraz osób pracujących na stropie. Znaczenie ma nie tylko sama liczba podpór, lecz także ich nośność, wysokość robocza, pionowe ustawienie i sposób przekazania obciążenia na podłoże. Przed przyjęciem rozstawu trzeba sprawdzić następujące czynniki:
- Grubość nadbetonu – w stropach Teriva warstwa ta często ma około 3–5 cm. Każdy dodatkowy centymetr betonu zwiększa obciążenie o około 23–25 kg/m², dlatego grubszy nadbeton może wymagać gęstszego podparcia.
- Rozpiętość stropu – dłuższe przęsła są bardziej podatne na ugięcia i mogą wymagać dodatkowych linii podpór.
- Nośność podpór – w podporach stalowych zależy ona między innymi od stopnia wysunięcia. Stemple drewniane trzeba ocenić pod kątem przekroju, wilgotności, prostoliniowości i pęknięć.
- Stan i rodzaj poszycia – deski, sklejka i płyty systemowe mają różną sztywność oraz wymagają innych rozstawów belek podpierających.
- Warunki gruntowe i atmosferyczne – opady mogą osłabić grunt, a wilgoć zmniejszyć stabilność drewnianych podkładów.
Stempla nie wolno ustawiać bezpośrednio na luźnym piasku, gruncie nasypowym ani przypadkowym fragmencie materiału. Punktowe obciążenie może spowodować osiadanie podpory, nawet gdy sam jej rozstaw wydaje się prawidłowy.
Pod każdą podporą należy zastosować stabilną stopę, na przykład z odpowiednio grubych desek lub innego elementu przewidzianego w projekcie. Podkład powinien rozłożyć nacisk na większą powierzchnię i nie może się przechylać ani zapadać. Szczególnej kontroli wymagają miejsca nad zasypkami, przy krawędziach wykopów oraz na świeżo wykonanych warstwach gruntu.
Jak poprawnie ustawić stemple pod stropem?
Rozstaw należy wyznaczać po określeniu poziomu stropu i kierunku ułożenia belek. W tradycyjnym deskowaniu poszycie nie powinno opierać się bezpośrednio na głowicach stempli. Obciążenia przejmują belki podpierające, które rozkładają nacisk na większą liczbę podpór.
- Przygotuj nośne podłoże i ułóż pod stemples stabilne stopy z desek lub inne podkłady przewidziane w rozwiązaniu konstrukcyjnym.
- Rozmieść podpory zgodnie z projektem, tabelą producenta albo ustaleniami kierownika budowy.
- Ustaw każdy stempel pionowo i sprawdź, czy stopka oraz głowica przylegają bez luzów.
- Ułóż belki podpierające w wymaganym kierunku, a następnie wyreguluj wysokość podpór tak, aby uzyskać projektowany poziom poszycia.
- Wykonaj stężenia i sprawdź sztywność całego układu przed rozpoczęciem zbrojenia oraz betonowania.
W przypadku podpór stalowych wysokość reguluje się za pomocą śruby lub nakrętki systemowej. Nie należy zastępować regulacji przypadkowymi klinami, cegłami ani luźnymi fragmentami drewna. Stemple powinny być zabezpieczone przed przesunięciem, a wysokie lub niestabilne układy mogą wymagać dodatkowych stężeń.
Przed betonowaniem trzeba sprawdzić poziom szalunku, pion podpór, szczelność poszycia, oparcie belek, zabezpieczenie krawędzi i otworów oraz stan podłoża. Beton należy rozprowadzać równomiernie. Zrzucenie dużej ilości mieszanki w jednym miejscu może chwilowo przeciążyć fragment deskowania.
Demontaż stempli prowadzi się dopiero po uzyskaniu przez beton wymaganej wytrzymałości i zgodnie z decyzją kierownika budowy. Liczba dni od betonowania nie jest wystarczającym kryterium, ponieważ na tempo dojrzewania betonu wpływają temperatura, wilgotność, rodzaj cementu i grubość elementu. Zbyt wczesne usunięcie podpór może spowodować nadmierne ugięcia lub zarysowania.
Bezpieczny rozstaw stempli wynika z obliczeń i dokumentacji konkretnego stropu, a nie z jednej wartości stosowanej na każdej budowie. Przy wątpliwościach dotyczących dużej rozpiętości, grubości nadbetonu, nośności podłoża lub stanu podpór układ powinien sprawdzić projektant albo kierownik budowy przed rozpoczęciem betonowania.
