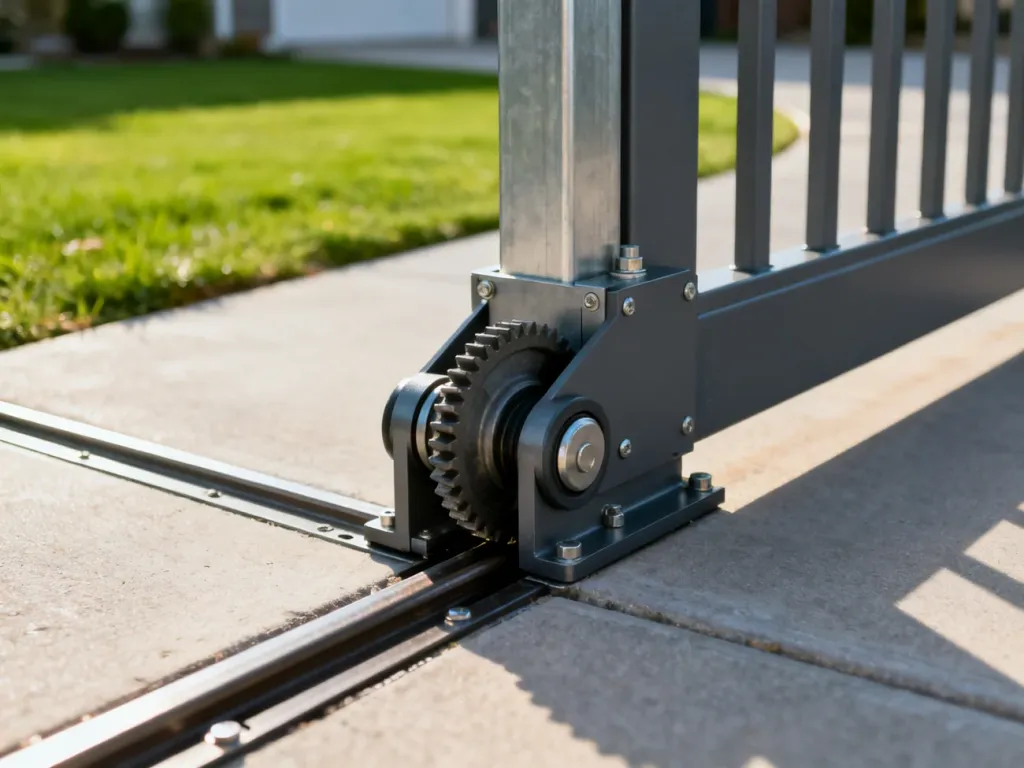

Brama przesuwna bez przeciwwagi to w praktyce brama szynowa. Jej skrzydło nie „wisi” nad podjazdem, lecz opiera się na wózkach jezdnych poruszających się po szynie zamocowanej w podłożu. Zyskujesz miejsce na skrzydle bramy, ale musisz bardzo starannie wykonać fundament, wypoziomować tor jazdy i zapewnić odpływ wody.
Brama szynowa czy samonośna?
Brama samonośna ma skrzydło wyposażone w dłuższy fragment konstrukcji pełniący funkcję przeciwwagi. Ten element przesuwa się za światłem wjazdu i utrzymuje bramę nad podłożem. W rozwiązaniu bez przeciwwagi ciężar skrzydła przejmują wózki jezdne, a tecząca po podłożu szyna prowadząca staje się elementem nośnym, nie tylko pomocniczą prowadnicą.
To rozwiązanie sprawdza się tam, gdzie za wjazdem lub przy ogrodzeniu brakuje miejsca na długi ogon bramy. Nie oznacza jednak całkowitego braku wymagań konstrukcyjnych. Przeciwwaga znika, ale jej funkcję podparcia zastępuje precyzyjnie wykonany tor na stabilnym fundamencie.
| Cecha | Brama samonośna z przeciwwagą | Brama szynowa bez przeciwwagi |
|---|---|---|
| Mechanika pracy | Skrzydło przesuwa się nad podłożem na wózkach zamontowanych przy fundamencie. | Skrzydło opiera się na wózkach, które jadą po szynie w podłożu. |
| Wymagana przestrzeń | Potrzebne jest miejsce na przeciwwagę za światłem wjazdu. | Nie trzeba zostawiać miejsca na długi ogon konstrukcji. |
| Fundament | Wymaga stabilnego fundamentu pod wózki i słup prowadzący. | Wymaga równego, sztywnego podłoża na całej długości toru. |
| Konserwacja | Trzeba kontrolować wózki i przestrzeń pod skrzydłem. | Należy regularnie usuwać ziemię, liście, śnieg i lód z szyny. |
Jak przygotować podłoże pod bramę szynową?
Najwięcej problemów podczas późniejszej pracy bramy powoduje źle przygotowane podłoże. Osiadanie fundamentu, nierówna nawierzchnia albo zastoiny wody mogą zwiększać opory ruchu i doprowadzić do blokowania skrzydła.
Przed zamówieniem lub wykonaniem konstrukcji sprawdź następujące punkty:
- Fundament pod szyną jest sztywny, stabilny i dokładnie wypoziomowany.
- Zaplanowano odpływ wody, aby w torze nie powstawały zastoiny, lód ani warstwa błota.
- Cała długość przesuwu jest wolna od krawężników, kamieni i innych przeszkód.
- Po jednej stronie wjazdu znajduje się miejsce pozwalające na przesunięcie całego skrzydła.
- Jeżeli brama ma być automatyczna, doprowadzono zasilanie w miejscu przewidzianym na napęd.
- Sprawdzono poziom podjazdu, ponieważ duże nachylenie utrudnia prawidłową pracę systemu.
Szynę można osadzić w fundamencie albo zamocować na przygotowanej nawierzchni, zależnie od zastosowanego systemu. W obu przypadkach powierzchnia podparcia musi zachować geometrię także po obciążeniu skrzydłem. Przy gruncie podmokłym lub narażonym na przemarzanie warto przewidzieć odwodnienie liniowe albo inne rozwiązanie odprowadzające wodę z okolicy toru.
Jak zrobić bramę przesuwną bez przeciwwagi krok po kroku?
- Wykonaj fundament i zamocuj szynę – przygotuj podłoże zgodnie z wymiarami systemu, a następnie zamontuj szynę na stabilnej, równej powierzchni. Sprawdź poziom na całej długości, nie tylko w kilku punktach.
- Ustaw słup prowadzący i rolki podporowe – słup powinien zostać zakotwiony sztywno, a rolki ustawione tak, aby prowadziły górną część skrzydła bez nadmiernego docisku. Ich położenie wpływa na płynność ruchu i stabilność bramy.
- Zamontuj wózki jezdne do skrzydła – rozstaw wózków musi odpowiadać dokumentacji konkretnego systemu. Po ustawieniu skrzydła sprawdź, czy jego ciężar rozkłada się równomiernie i czy nie ociera ono o podłoże ani słup.
- Załóż skrzydło na tor – wsuń konstrukcję na szynę, zamontuj ograniczniki oraz elementy zabezpieczające przed wypadnięciem z prowadzenia. Następnie sprawdź ręcznie pełne otwieranie i zamykanie.
- Zamontuj napęd i zabezpieczenia – przy automatyzacji ustaw napęd zgodnie z instrukcją producenta, zamontuj fotokomórki, wyłączniki krańcowe i sygnalizację. Instalację elektryczną powinien wykonać fachowiec, jeśli wymaga prowadzenia nowych przewodów lub prac przy zasilaniu.
- Wyreguluj i przetestuj bramę – sprawdź opory ruchu, zatrzymywanie w położeniach krańcowych oraz reakcję zabezpieczeń. Automatyka nie powinna kompensować wadliwego ustawienia szyny ani zbyt dużych oporów mechanicznych.
Na co uważać przy montażu?
Najmniejsza różnica poziomu lub przesunięcie szyny może powodować klinowanie skrzydła. Nie należy wyrównywać takich problemów mocniejszym napędem. Jeżeli fundament osiądzie, a tor straci prostoliniowość, brama zacznie pracować ciężej, wózki będą szybciej zużywać się, a automatyka może zatrzymywać skrzydło.
Trzeba też zabezpieczyć tor przed wodą i zanieczyszczeniami. Brak odpływu zwiększa ryzyko zamarzania, a naniesiony piasek lub żwir podnosi wózki i zmienia położenie skrzydła. Przy pochyłym podjeździe, niestabilnym gruncie albo planowanej automatyzacji warto zlecić pomiar i montaż osobie mającej doświadczenie z bramami szynowymi.
Jak dbać o bramę szynową?
Szynę trzeba regularnie oczyszczać z liści, piasku, błota i śniegu, szczególnie po intensywnych opadach. Nie należy zasypywać jej solą ani smarować powierzchni jezdnej przypadkowymi preparatami, ponieważ mogą przyciągać pył i zwiększać zabrudzenie. Kontroluj także mocowanie szyny, stan wózków, rolek prowadzących i ograniczników.
Brama bez przeciwwagi jest dobrym rozwiązaniem, gdy liczy się ograniczenie miejsca przy ogrodzeniu. Jej prawidłowe działanie zależy jednak przede wszystkim od równego fundamentu, skutecznego odwodnienia i systematycznego czyszczenia toru.
