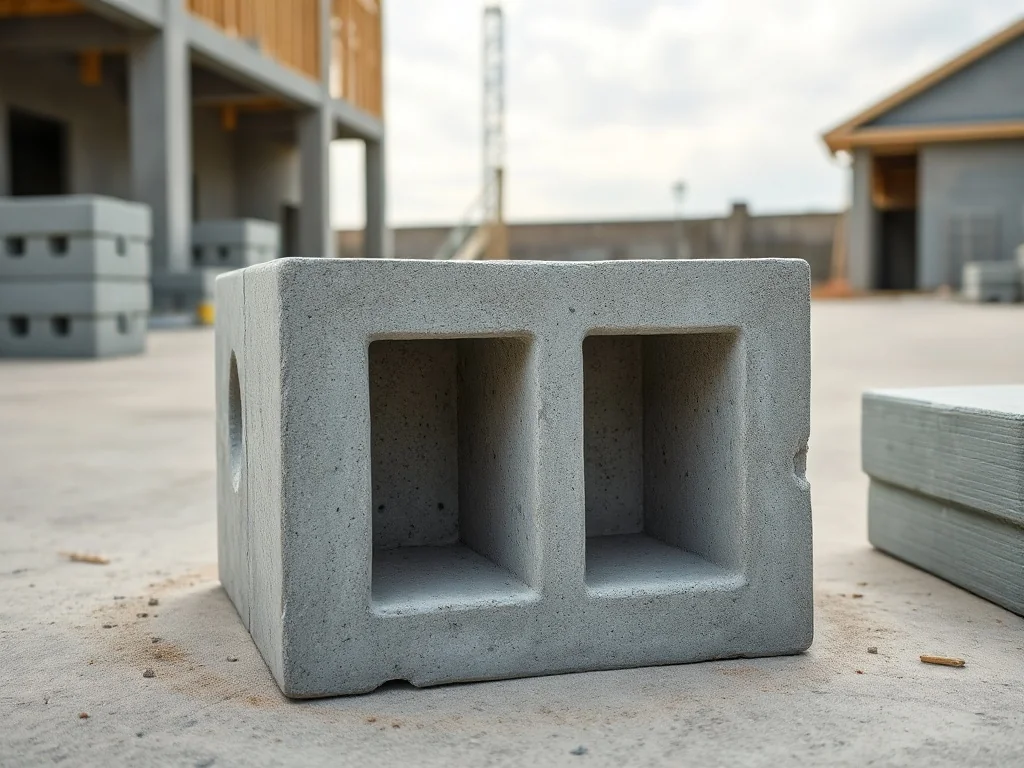

Typowy pustak wentylacyjny 2-kanałowy ma wymiary zewnętrzne około 36–38 x 24–25 cm, a każdy z dwóch kanałów wentylacyjnych około 12–13 x 16–17 cm, co zapewnia właściwy przekrój dla grawitacyjnej wentylacji. Taki element stosujesz do budowy grawitacyjnych kanałów wentylacyjnych, szachtów w budynku oraz jako obudowę wkładów kominowych czy kanałów technicznych. Dzięki wykonaniu z keramzytobetonu klasy LB5 uzyskujesz dobrą akustykę, ognioodporność i trwałość całego trzonu. Jeśli planujesz wentylację w nowym domu lub modernizujesz istniejący komin, w kolejnych akapitach znajdziesz konkretne parametry i zasady stosowania tych pustaków.
Co wyróżnia pustak wentylacyjny 2-kanałowy?
W wersji 2-kanałowej w jednym elemencie otrzymujesz dwa niezależne przewody – to wygodne rozwiązanie, gdy chcesz wentylować kilka pomieszczeń w jednym pionie. Jeden kanał może obsługiwać kuchnię, drugi łazienkę albo osobne mieszkania, a całość nadal ma kompaktowy przekrój dopasowany do ścian nośnych budynku. Dzięki temu łatwiej zaprojektować trzon kominowy bez rozbudowywania murów.
Taki pustak jest formowany jako element konstrukcyjny o przemyślanym układzie ścianek, który przenosi obciążenia własne komina, ale jednocześnie pozostaje konstrukcją samonośną, oddzieloną od elementów nośnych budynku. To ważne przy pracy komina w zmiennych warunkach temperatury – cała konstrukcja może minimalnie „pracować”, bez przenoszenia naprężeń na stropy czy dach.
Budowa i materiał
Najczęściej dwa kanały w jednym pustaku mają zbliżony przekrój, np. 2 x 12,5 x 16,5 cm, 2 x 13 x 16 cm lub 2 x 12 x 17 cm. Taki wymiar zapewnia odpowiednią powierzchnię przepływu powietrza przy wysokościach typowych dla domów jednorodzinnych i małych budynków wielorodzinnych. Przewody są oddzielone żebrem wewnętrznym, co ogranicza przenikanie dźwięków między kanałami.
Do produkcji stosuje się głównie keramzytobeton klasy LB5, rzadziej beton lekki w technologii wibroprasowania. Keramzyt – lekkie kruszywo z wypalanej gliny – poprawia izolacyjność termiczną i akustyczną, a jednocześnie zmniejsza ciężar pojedynczego pustaka. Dzięki temu element jest wygodny w montażu, ale zachowuje wysoką stabilność i trwałość wymaganą w trzonach kominowych.
Parametry użytkowe
Pustak 2-kanałowy musi spełniać kilka wymagań: ognioodporność, mrozoodporność, odporność na wilgoć oraz drgania od wiatru czy pracy urządzeń grzewczych. Struktura keramzytobetonu dobrze znosi cykle zamarzania i odmarzania, co ma znaczenie w strefie przejścia komina ponad dachem, gdzie materiał jest narażony na deszcz i niskie temperatury.
Kolejna cecha to wysoka izolacyjność akustyczna. Kanały wentylacyjne często przechodzą przez sypialnie czy pokoje dzienne, więc hałas przepływającego powietrza albo dźwięki z łazienki nie mogą być uciążliwe. Gęsta struktura keramzytobetonu tłumi dźwięki, a odpowiednia grubość ścianek między kanałami ogranicza przenoszenie hałasu z jednego przewodu do drugiego.
Dobrze dobrany pustak wentylacyjny 2‑kanałowy łączy funkcję nośną trzonu z bezpiecznym i cichym prowadzeniem przewodów wentylacyjnych.
Jakie wymiary ma pustak wentylacyjny 2-kanałowy?
Na rynku spotkasz kilka powtarzalnych modułów, które różnią się głównie szerokością oraz wysokością pojedynczego elementu. Typowe wymiary zewnętrzne to 36 x 24 cm, 38 x 24 cm oraz 36 x 25 cm. Taka szerokość pozwala łatwo wkomponować trzon w ścianę o grubości 24–25 cm lub dostawić go do niej po stronie wewnętrznej.
Istotny jest też wymiar pionowy – systemy kominowe i wentylacyjne opierają się na module wysokości, np. 24 cm, 32,5 cm lub 33 cm. Dzięki temu na 1 metr wysokości zużywasz określoną liczbę pustaków (3 lub 4 sztuki), a projektant może precyzyjnie powiązać poziomy podłączeń z grubością stropów.
Wymiary zewnętrzne
Zestawiając popularne warianty, widać, że różnice są niewielkie – kilka milimetrów czy centymetr szerokości, ale przy długim trzonie przekłada się to na masę i gabaryt całej konstrukcji. Z uwagi na wymogi wytrzymałościowe i stabilność przewodów producenci trzymają się zbliżonych wymiarów, co ułatwia też stosowanie standardowych obróbek dachowych i czap kominowych.
Dla porządku warto zestawić typowe wartości w jednej tabeli, bo ułatwia to wybór modułu najbardziej zbliżonego do założeń projektowych:
| Typ pustaka 2-kanałowego | Wymiar zewnętrzny [cm] | Wysokość modułu [cm] |
| Typ 36 x 24 | 36 x 24 | 33 |
| Typ 38 x 24 | 38 x 24 | 24 |
| Typ 36 x 25 | 36 x 25 | 32,5 |
Przekrój przewodów wentylacyjnych
Przekrój pojedynczego kanału musi zapewnić zarówno doprowadzenie świeżego powietrza, jak i odprowadzenie zużytego powietrza z pomieszczeń. Dla pustaków 2-kanałowych spotkasz najczęściej trzy grupy wymiarów: 2 x 12,5 x 16,5 cm, 2 x 13 x 16 cm oraz 2 x 12 x 17 cm. Różnią się nieznacznie powierzchnią przekroju, ale wszystkie nadają się do typowej wentylacji grawitacyjnej w domach mieszkalnych.
Co się stanie, jeśli przewody będą miały zbyt mały przekrój? Spadnie ciąg, pojawią się problemy z usuwaniem wilgoci i zapachów, a w skrajnym przypadku powietrze zacznie cofać się do pomieszczeń. Dlatego dobranie wymiaru kanału do wielkości kuchni czy łazienki powinno opierać się na projekcie instalacji, a nie tylko na dostępności danego modułu w hurtowni.
Gdzie stosować pustaki 2-kanałowe?
Taki element najczęściej kojarzy się z pionowymi przewodami w budynkach mieszkalnych, ale zakres wykorzystania jest szerszy. Pustak 2-kanałowy sprawdzi się wszędzie tam, gdzie trzeba poprowadzić kilka niezależnych przewodów w jednym trzonie – zarówno wentylacyjnych, jak i dymowych czy spalinowych w osobnych szachtach.
Funkcja podstawowa to grawitacyjne przewody wentylacyjne w obiektach budowlanych. Przez odpowiedni dobór wysokości, przekroju kanału oraz wyprowadzenia ponad dach uzyskujesz ciąg wynikający wyłącznie z różnicy temperatur i gęstości powietrza – bez wentylatorów mechanicznych.
Wentylacja grawitacyjna w budynku
W praktyce jeden trzon z pustaków 2-kanałowych może obsługiwać kilka kondygnacji. Piony wentylacyjne prowadzą powietrze z łazienek, kuchni, garderób czy pralni. Często w tym samym trzonie – lecz w oddzielnych modułach – znajdują się też piony spalinowe i dymowe od kotła gazowego lub kominka.
Pustaki wentylacyjne i dymowe pracują wtedy razem jako jeden zestaw: przewody spalinowe mogą mieć wkład ze stali nierdzewnej, a pustaki stanowią obudowę wkładów kominowych. Takie rozwiązanie poprawia bezpieczeństwo pożarowe i ułatwia serwis, bo wkład można w razie potrzeby wymienić bez rozbierania całego muru.
Zastosowania konstrukcyjne
Dzięki kształtowi i parametrom materiału pustak 2-kanałowy przydaje się nie tylko w wentylacji. Inwestorzy chętnie wykorzystują go jako element pomocniczy przy innych instalacjach, gdzie potrzeba osłonić i uporządkować przewody w pionie:
- obudowa kanałów technicznych dla instalacji solarnych na dachu,
- osłona pionowych instalacji kanalizacyjnych,
- prowadzenie kabli i tras instalacji elektrycznych,
- szalunki na słupki ogrodzeniowe z możliwością ukrycia przewodów oświetleniowych.
W każdym z tych zastosowań wykorzystujesz te same cechy materiału: ognioodporność, odporność na warunki atmosferyczne i lekkość pustaków, która ułatwia montaż na wyższych kondygnacjach czy przy zabudowie istniejących konstrukcji.
Jak obliczyć ilość pustaków na metr komina?
Dobierając ilość materiału, warto zacząć od modułu wysokości systemu. Dla pustaków wentylacyjnych spotkasz dwa podstawowe warianty: system o module 33 cm i system o module 32,5 cm, a także niższy moduł 24 cm. Z tego wynikają praktyczne wskaźniki zużycia – 3 sztuki / 1 mb lub 4 sztuki / 1 mb.
Dla pustaków o wysokości 24 cm przyjmuje się, że na 1 metr bieżący trzonu potrzeba 4 sztuk. W innym rozwiązaniu, opisanym jako zużycie ogólne dla kominów z takich elementów, również podaje się wartość 4 pustaki / 1 mb. Natomiast przy module około 32,5–33 cm często wystarczą 3 sztuki na 1 mb, bo wysokość pojedynczego elementu jest większa.
Do ułożenia 1 mb komina z pustaków modułowych najczęściej zużyjesz 3 lub 4 elementy, w zależności od wysokości pojedynczego pustaka.
Na tej podstawie łatwo przeliczyć zapotrzebowanie na cały trzon. Przykładowo, dla komina o wysokości 6 m w systemie 24 cm potrzebujesz 6 x 4, czyli 24 pustaki. Jeśli wybierasz moduł 32,5–33 cm, ten sam odcinek zrealizujesz z około 18 sztuk. Różnica ma znaczenie przy planowaniu transportu i logistyki na budowie.
Jak montować pustaki wentylacyjne 2-kanałowe?
Montaż pustaków odbywa się na przygotowanym fundamencie komina, niezależnym od fundamentów ścian. Trzon stanowi konstrukcję samonośną, dlatego nie powinien być trwale połączony z elementami nośnymi budynku. To wpływa na bezpieczeństwo – komin pracuje niezależnie od ewentualnych odkształceń stropów czy więźby dachowej.
Do murowania używa się zaprawy cementowo-wapiennej o wytrzymałości na ściskanie spoiny co najmniej 0,15 N/mm2. Zalecana grubość spoiny poziomej to minimum 1 cm, równomiernie rozłożony na ściankach pustaków. Dzięki temu obciążenia przenoszą się równomiernie, a trzon zachowuje stabilność na całej wysokości.
Połączenia ze stropem i dachem
W miejscu, gdzie komin przechodzi przez dach lub strop, trzeba zostawić szczelinę dylatacyjną o grubości 3–4 cm. Przestrzeń tę wypełnia się niepalnym materiałem – najczęściej stosuje się wełnę mineralną. Dzięki temu komin może nieznacznie przemieszczać się względem konstrukcji budynku bez ryzyka pękania tynku lub uszkodzenia pokrycia dachowego.
Trzon wiąże się z więźbą dachową przy pomocy kątowników stalowych i śrub montażowych. Takie połączenie stabilizuje komin na wypadek silnego wiatru, ale nie tworzy sztywnego, monolitycznego związania z konstrukcją dachu. Przy trzonie złożonym z kilku pionów spalinowych, dymowych lub wentylacyjnych pustaków z sąsiednich przewodów nie łączy się ze sobą zaprawą – piony tylko się do siebie dostawia.
Wykończenie i wzmocnienia
Zewnętrzną powierzchnię komina wykańcza się na kilka sposobów. Najprostsze rozwiązanie to tynk cementowo-wapienny o grubości około 2 cm, nałożony na całą powierzchnię. Można też zastosować okładzinę z płytki klinkierowej albo obmurować trzon z zewnątrz cegłą, tworząc warstwę elewacyjną odporną na deszcz i mróz.
Gdy projekt lub warunki lokalne wymagają dodatkowego wzmocnienia statycznego komina, stosuje się kilka prostych zabiegów: na rogach pustaków montuje się kątowniki stalowe, cały trzon owija się siatką wzmacniającą, a następnie całość otynkuje. W efekcie otrzymujesz rodzaj „pancerza”, który lepiej znosi obciążenia wiatrem i przypadkowe uderzenia. To szczególnie przydatne przy wysokich kominach wolnostojących ponad dachem.
