Brama przesuwna – jak zrobić ją samemu?

Brama przesuwna wykonana samodzielnie może być trwała i wygodna w zimie, ponieważ nie wymaga odśnieżania całego toru przejazdu jak brama skrzydłowa. Najpierw trzeba jednak poprawnie obliczyć jej długość, przygotować głęboki fundament i bardzo dokładnie ustawić wózki jezdne.

Jak obliczyć wymiary bramy przesuwnej?

Punktem wyjścia jest światło wjazdu, czyli szerokość przejazdu między słupkami. Całkowita długość konstrukcji obejmuje nie tylko tę przestrzeń, lecz także przeciwwagę. Przyjmuje się, że brama powinna mieć co najmniej 130% szerokości światła wjazdu.

Przeciwwaga zajmuje zwykle około 30% światła. To właśnie w tej części znajdują się wózki jezdne i fundament pod ich montaż. Jeśli masz wystarczająco dużo miejsca na posesji, większa przeciwwaga może poprawić stabilność, ale zwiększy też długość konstrukcji i przestrzeń potrzebną do jej odsuwania.

Przykładowo, przy świetle wjazdu o szerokości 5 m całkowita długość bramy powinna wynosić co najmniej 6,5 m. Z tej wartości wynika przeciwwaga o długości 1,5 m. Nie należy mylić światła wjazdu z całkowitą długością bramy – to częsty błąd podczas zamawiania profili i planowania fundamentu.

Fundament pod wózki powinien mieć zwykle około 30–40 cm szerokości i sięgać minimum 1,2 m w głąb gruntu, czyli poniżej typowej strefy przemarzania. Ostateczny wymiar trzeba odnieść do warunków gruntowych i lokalnej głębokości przemarzania.

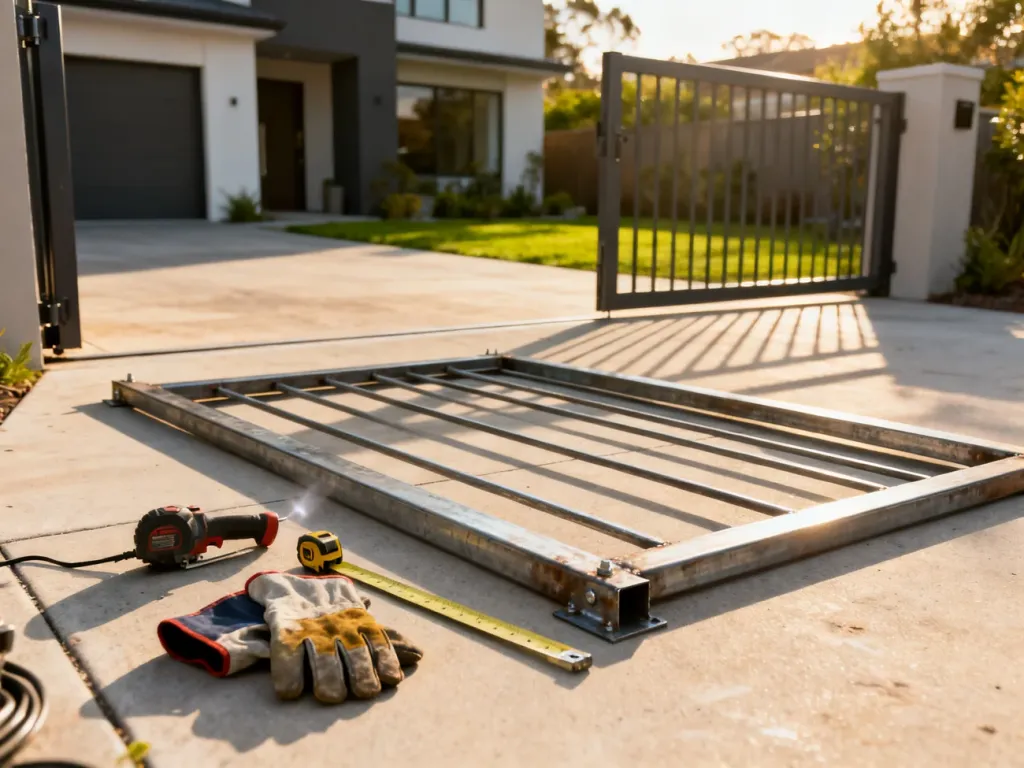

Materiały i narzędzia potrzebne do budowy

Przed rozpoczęciem prac przygotuj elementy nośne, mechanikę bramy oraz narzędzia do wykonania fundamentu i konstrukcji stalowej:

• Elementy bramy – profile stalowe, profil jezdny, ceownik oraz planowane wypełnienie.
• Mechanika – wózki jezdne, rolki prowadzące, rolka najazdowa i gniazdo najazdowe.
• Fundament – beton, pręty zbrojeniowe lub inne przewidziane w projekcie wzmocnienie oraz pręty gwintowane.
• Narzędzia – poziomica, miara, łopata, wiertarka, szlifierka kątowa i spawarka.

Dobierz nośność wózków i profili do masy gotowego skrzydła. Ciężkie wypełnienie, duża wysokość bramy albo silne podmuchy wiatru mogą wymagać sztywniejszej konstrukcji niż lekka brama o standardowych wymiarach.

Jak zrobić fundament pod bramę przesuwną?

Fundament jest bazą całego mechanizmu. Nawet dobre wózki nie będą pracować prawidłowo, jeśli beton osiądzie, zamarzająca ziemia go wysadzi albo pręty gwintowane zostaną ustawione bez zachowania jednej osi.

1. Wyznacz linię przesuwu bramy oraz miejsce, w którym znajdzie się przeciwwaga. Długość fundamentu dopasuj do obliczonej długości przeciwwagi.
2. Wykop rowek o szerokości około 30–40 cm i głębokości co najmniej 1,2 m. Dno powinno być stabilne i oczyszczone z luźnej ziemi.
3. Przygotuj zbrojenie oraz szalunek, jeśli wymagają tego warunki gruntu lub kształt fundamentu.
4. Umieść pręty gwintowane w miejscach odpowiadających rozstawowi otworów w podstawach wózków. Pręty muszą pozostać w jednej osi i mieć właściwą wysokość ponad betonem.
5. Zalej wykop betonem, kontrolując poziom górnej powierzchni. Wyrównuj ją na bieżąco, ponieważ późniejsza korekta po związaniu betonu jest trudna.
6. Pozostaw fundament do związania zgodnie z właściwościami zastosowanej mieszanki. Nie obciążaj go bramą przed uzyskaniem wystarczającej wytrzymałości.

Ostrzeżenie: zbyt płytki fundament może zostać uniesiony przez mróz, a niedokładnie ustawione pręty utrudnią wypoziomowanie wózków. Prace ziemne przy głębokim wykopie wykonuj stabilnie i zabezpiecz jego krawędzie. Jeśli nie masz pewności co do warunków gruntowych, zbrojenia lub geometrii fundamentu, skonsultuj rozwiązanie z fachowcem.

Montaż bramy i mechaniki

Po związaniu fundamentu możesz zamontować elementy nośne i osadzić skrzydło. Kolejność ma znaczenie, ponieważ rolki oraz punkty podparcia ustawia się względem rzeczywistego położenia bramy.

1. Przykręć wózki jezdne do wystających prętów gwintowanych. Ustaw je w jednej linii i wyreguluj tak, aby ich rolki znajdowały się na tej samej wysokości.
2. Wsuń profil jezdny bramy na wózki. Rób to ostrożnie, ponieważ konstrukcja może być ciężka, a niekontrolowane przechylenie może uszkodzić rolki lub zdeformować profil.
3. Sprawdź pion skrzydła i poziom profilu jezdnego. Regulację wykonuj śrubami w podstawach wózków, zanim ostatecznie dokręcisz nakrętki.
4. Zamontuj rolkę najazdową w dolnej części bramy, w profilu bramowym. Jej położenie dopasuj do gniazda znajdującego się na słupku zamykającym.
5. Przymocuj gniazdo najazdowe na właściwej wysokości. Po zamknięciu rolka powinna w nie wjeżdżać i tworzyć trzeci punkt podparcia. Odciąża to wózki, gdy brama pozostaje zamknięta.
6. Zamontuj górną rolkę prowadzącą. Ustaw ją tak, aby prowadziła bramę bez nadmiernego docisku, pracując w ceowniku wspawanym w górnej części konstrukcji.
7. Wykonaj pełny ruch ręczny od otwarcia do zamknięcia. Dopiero po usunięciu oporów, przekoszeń i luzów możesz rozważać montaż napędu.

Jeżeli planujesz automatykę, przewody zasilające i sterujące zaplanuj przed zasypaniem lub wykończeniem fundamentu. Dobór napędu zależy między innymi od masy, długości i oporów ruchu skrzydła, dlatego nie powinien zastępować poprawnego ustawienia mechaniki.

Kontrola gotowej bramy

Przed pierwszym użytkowaniem sprawdź wszystkie punkty wpływające na bezpieczeństwo i płynność pracy:

• Brama zachowuje pion, a profil jezdny i wózki są prawidłowo wypoziomowane.
• Skrzydło przesuwa się płynnie bez zacięć, szarpania i wyraźnego oporu.
• Rolka górna prowadzi bramę, ale nie blokuje jej ruchu nadmiernym dociskiem.
• Rolka najazdowa trafia w gniazdo i stabilnie podpiera bramę w pozycji zamkniętej.
• Nakrętki, spawy, profile oraz mocowania rolek są sztywne i nie wykazują luzów.
• Brama nie ociera o podłoże, słupki ani elementy ogrodzenia podczas całego przesuwu.

Najwięcej problemów powodują błędy popełnione jeszcze przed montażem skrzydła: za krótka przeciwwaga, zbyt płytki fundament oraz brak dokładnego poziomowania wózków. Poprawne obliczenia i staranne wykonanie tych elementów decydują o trwałości całej bramy.
