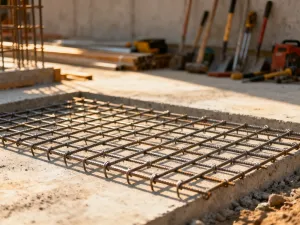

Nie ma jednego rozstawu wiązań dla całego zbrojenia. W stropach i fundamentach najczęściej wiąże się pręty co 20–30 cm, natomiast w belkach, wieńcach i słupach – na każdym skrzyżowaniu prętów głównych ze strzemionami. Ostateczne wymagania zawsze określa projekt konstrukcyjny.
Co ile wiązać zbrojenie?
Poniższe wartości są ogólną praktyką wykonawczą. Projekt konstrukcyjny przygotowany przez uprawnionego projektanta ma pierwszeństwo przed poradnikiem i może wymagać gęstszego rozmieszczenia wiązań, zwłaszcza w strefach większych obciążeń, przy podporach oraz w miejscach połączeń elementów.
| Element konstrukcyjny | Zalecany rozstaw wiązań | Uwagi |
|---|---|---|
| Strop | Co 20–30 cm | Wiązania wykonuje się w miejscach krzyżowania prętów, zgodnie z układem pokazanym w projekcie. |
| Belka, wieniec lub słup | Każde skrzyżowanie | Pręty główne łączy się ze strzemionami. Gęstość strzemion wynika z projektu. |
| Fundament | Co 20–30 cm | W strefach większych obciążeń projekt może przewidywać gęstsze wiązanie. |
W praktyce nie chodzi o mechaniczne wiązanie każdego skrzyżowania w całej konstrukcji, lecz o takie ustabilizowanie prętów, aby podczas układania i wibrowania mieszanki betonowej nie zmieniły położenia. Zbyt rzadkie wiązania mogą spowodować „pływanie” zbrojenia, a w efekcie zmianę jego geometrii i otuliny betonowej.
Projekt konstrukcyjny jest nadrzędny wobec ogólnych zasad. Nie należy samodzielnie zmieniać średnicy prętów, ich rozstawu ani liczby wiązań. W razie wątpliwości dotyczących zagęszczenia zbrojenia decyzję powinien podjąć konstruktor.
Dlaczego wiąże się zbrojenie?
Drut wiązałkowy utrzymuje pręty w zaplanowanym położeniu do chwili zabetonowania elementu. Jest to szczególnie ważne podczas chodzenia po przygotowanym zbrojeniu, układania mieszanki oraz jej zagęszczania wibratorem.
Wiązanie nie jest połączeniem konstrukcyjnym przenoszącym obciążenia. Siły w gotowym elemencie przejmują stal zbrojeniowa i beton. Drut ma jedynie ustabilizować układ prętów. Z tego powodu miejsce i sposób wiązania dobiera się pod kątem utrzymania geometrii, a nie zwiększenia nośności konstrukcji.
W niektórych rozwiązaniach projekt może przewidywać zgrzewanie punktowe lub zastosowanie gotowych siatek zbrojeniowych. W takim przypadku zgrzew zastępuje wiązanie drutem w punktach objętych tym rozwiązaniem. Nie wolno jednak samodzielnie zamieniać wiązania na zgrzewanie ani odwrotnie.
Jak wiązać zbrojenie na krzyż?
Do podstawowego wiązania potrzebny jest drut wiązałkowy, zwykle o średnicy 1–1,5 mm, oraz szczypce albo hak wiązałkowy. Przydatne są także rękawice ochronne, ponieważ pręty i końcówki drutu mogą powodować skaleczenia.
Wiązanie na krzyż wykonuje się w kilku kolejnych czynnościach:
- Przytnij odcinek drutu o długości dobranej do średnicy prętów i sposobu wiązania.
- Przełóż drut pod skrzyżowaniem dwóch prętów, tak aby jego końce znalazły się nad prętami.
- Skrzyżuj końce drutu nad prętami, obejmując miejsce ich przecięcia.
- Chwyć końce hakiem lub szczypcami i skręć drut do momentu ustabilizowania prętów.
- Odgnij albo odetnij wystający koniec drutu, aby nie utrudniał prac i nie tworzył ostrego zakończenia.
Węzeł powinien trzymać pręty sztywno, ale nie należy dokręcać go z nadmierną siłą. Zbyt mocne skręcenie może zerwać drut, szczególnie gdy jest cienki lub został wcześniej uszkodzony. Po związaniu pręty powinny nadal znajdować się w położeniu określonym przez projekt.
Na co uważać przed betonowaniem?
Sam rozstaw wiązań nie wystarczy, jeśli całe zbrojenie zostało ustawione nieprawidłowo. Przed rozpoczęciem betonowania należy sprawdzić najważniejsze elementy montażu:
- Zbrojenie nie przesuwa się pod naciskiem i zachowuje geometrię przewidzianą w projekcie.
- Pod prętami i przy bokach elementu znajdują się podkładki dystansowe zapewniające wymaganą otulinę betonową.
- Pręty nie leżą bezpośrednio na szalunku ani na podłożu. W stropach stosuje się rozwiązania dystansowe dobrane do wymaganej otuliny, a nie uniwersalną wartość dla każdej konstrukcji.
- Średnice, liczba i rozmieszczenie prętów oraz strzemion zgadzają się z dokumentacją konstrukcyjną.
- Drut jest dokręcony na tyle, aby stabilizować pręty, lecz nie jest zerwany ani luźny.
Typowe błędy to zbyt rzadkie wiązanie, brak dystansów oraz użycie drutu, który łatwo pęka albo nie zapewnia stabilnego węzła. W wieńcach i belkach trzeba zwrócić szczególną uwagę na związanie prętów głównych ze strzemionami. Ich rozstaw, podobnie jak średnica stali, wynika z projektu, a nie z samej grubości elementu.
Przed betonowaniem zbrojenie powinien odebrać kierownik budowy, a jeżeli ustanowiono inspektora nadzoru inwestorskiego, także on. Kontrola obejmuje między innymi położenie prętów, ich średnice, otulinę, dystanse oraz zgodność wykonania z projektem.
Najważniejsza zasada jest prosta: wiąż zbrojenie tak często, aby zachowało projektowaną geometrię podczas betonowania, lecz zawsze podporządkuj rozstaw wiązań dokumentacji konstrukcyjnej.
