Fundament pod bramę przesuwną 4m – jak zrobić krok po kroku?

Dla bramy przesuwnej o świetle 4 m potrzebujesz fundamentu sięgającego poniżej strefy przemarzania gruntu (ok. 80–140 cm), o długości co najmniej 40% szerokości wjazdu i poszerzonego w strefie wózków jezdnych. Kluczowy jest masywny blok betonu pod wózkami oraz fragment poszerzony pod ewentualny napęd, wykonane z mieszanki co najmniej klasy B25. Jeśli chcesz przejść przez cały proces krok po kroku – od wytyczenia po montaż wózków – przeczytaj uważnie kolejne sekcje.

Dlaczego fundament pod bramę przesuwną 4 m jest tak ważny?

Skrzydło typowej bramy przesuwnej z profili stalowych, cynkowanych i malowanych proszkowo, przy świetle wjazdu 4 m waży najczęściej 200–250 kg. Ten ciężar opiera się na wózkach jezdnych, a całość porusza się po mechanizmie rolkowym, który w trakcie otwierania i zamykania przesuwa punkt ciężkości konstrukcji. Każdy ruch generuje więc zmienne obciążenia – zarówno pionowe, jak i poziome.

Jeśli pod tak pracującą bramą zabraknie stabilnego fundamentu, konstrukcja zaczyna „pracować” razem z gruntem. W pierwszej kolejności pojawiają się drobne odchylenia i konieczność częstych regulacji, później dochodzi do wypaczeń, ocierania skrzydła o podłoże, aż wreszcie do zablokowania mechanizmu otwierania. Przy większych przemieszczeniach ryzykujesz też uszkodzeniem profilu, wózków, a nawet rozchodzeniem się słupków.

Do tego dochodzi działanie mrozu. Przy mokrej jesieni i gwałtownych spadkach temperatury grunt potrafi podnieść elementy nawet o kilka centymetrów – widać to choćby na kostce brukowej, która potrafi tak „wyjść”, że blokuje drzwi garażowe. Kostka po odmarznięciu wróci, ale fundament już nie, bo jest związany z konstrukcją bramy i przenosi inne obciążenia.

Fundament pod bramę przesuwaj zawsze poniżej poziomu przemarzania gruntu, który w Polsce wynosi zwykle od 80 do 140 cm.

Brama o świetle 4 m pracuje jak długa dźwignia – przy przełożeniu rzędu 5:1 nawet skrzydło ważące około 100 kg obciąża fundament siłą zbliżoną do 0,5 tony. Dlatego blok betonu pod wózkami powinien mieć masę zbliżoną do 1 tony, a najlepiej połączyć go z fundamentami słupków w jedną, możliwie sztywną bryłę.

Jak zaplanować fundament pod bramę przesuwną 4 m?

Planowanie zaczyna się od działki, a nie od betoniarki. Najpierw oceniasz grunt, potem geometrię wjazdu i dopiero na końcu zapisujesz wymiary fundamentu. Ten etap bywa pomijany, a to właśnie tu eliminujesz większość późniejszych problemów z osiadaniem i kolizjami przy otwieraniu bramy.

Przygotowanie i ocena gruntu

Na starcie przyglądasz się temu, na czym stanie konstrukcja: rodzajowi i nośności warstwy wierzchniej, poziomowi wód, ewentualnym nasypom. Luźne, świeże zasypki wymagają zagęszczenia, a grunty słabo przepuszczalne – drenażu, aby w strefie fundamentu nie gromadziła się woda, która zimą powoduje wysadziny. Często warto też lekko zniwelować teren, aby uniknąć sytuacji, w której jedno ze słupków stoi znacznie wyżej lub niżej.

Jeśli w osi planowanej bramy trafiasz na stare fundamenty, duże korzenie czy resztki uzbrojenia, trzeba je usunąć lub ominąć w sposób zaplanowany w projekcie. To właśnie takie przeszkody „popychają” później konstrukcję, prowadząc do skręcania skrzydła lub rozsuwania się słupków.

Przy ocenie podłoża warto wykonać kilka prostych czynności:

• sprawdzenie, czy pod warstwą humusu nie ma słabego nasypu lub gruzu,
• ocenę, czy po deszczu woda długo stoi w miejscu przyszłej bramy,
• sprawdzenie głębokości istniejących instalacji w pasie fundamentu,
• wykonanie próbnego wykopu do zakładanej głębokości fundamentu.

Wytyczenie osi bramy i fundamentów

Kolejny krok to dokładne wytyczenie miejsca, w którym stanie brama. Oś wjazdu powinna umożliwić budowę krótkiego, prostego podjazdu oraz wygodne manewry samochodem. W tym momencie planujesz również szerokość światła furtki, jeśli znajduje się tuż obok bramy, aby po zamknięciu skrzydło nie wchodziło w jej obrys.

Na podłożu zaznaczasz linię światła bramy, położenie obu słupków oraz odcinek, po którym będzie „chować się” skrzydło z przeciwwagą. Na tej podstawie wyznaczasz dwa newralgiczne miejsca: blok fundamentowy pod wózki jezdne i fragment, w którym znajdzie się potencjalny napęd. Przyszły montaż automatyki warto przewidzieć od razu, nawet jeśli na początku planujesz obsługę ręczną.

Jak dobrać wymiary fundamentu pod bramę przesuwną 4 m?

Wymiary fundamentu zależą od szerokości światła, warunków gruntowych i sposobu posadowienia słupków. Istnieje jednak kilka zasad, które sprawdzają się przy większości bram samonośnych o świetle około 4 m i pozwalają szybko oszacować potrzebne przekroje.

Podstawowa reguła mówi, że długość części fundamentu pod przeciwwagą powinna wynosić minimum 40% szerokości światła bramy. Dla wjazdu 4 m daje to co najmniej ok. 1,6 m. Druga zasada dotyczy rozstawu wózków jezdnych – przy takim świetle odległość między nimi nie powinna być mniejsza niż 2 m, co ogranicza pracę skrzydła i zmniejsza ryzyko przechyłów.

Szerokość fundamentu zależy od warunków gruntowych, ale przyjmuje się, że przekrój poprzeczny powinien mieć 350–500 mm. W miejscu zakotwienia wózków warto go poszerzyć: w praktyce fundament pod ogrodzenie ma tam szerokość większą o co najmniej 30 cm. W strefie przeznaczonej na napęd fragment za słupkiem przelotowym dobrze jest poszerzyć o kolejne 150 mm, aby stabilnie zamocować płytę fundamentową siłownika.

Najwygodniej zebrać te dane w prostej tabeli:

Wysokość fundamentu dobierasz tak, aby górna powierzchnia betonu znalazła się na właściwym poziomie względem kostki czy asfaltu. Fundament musi sięgać poniżej lokalnej głębokości przemarzania, inaczej przy silnych mrozach zacznie się podnosić, osłabiając całą konstrukcję i rozstrajając pracę bramy.

Masę bloku pod wózki jezdne warto szacować na około 1 tonę, szczególnie gdy brama ma długą przeciwwagę i ciężkie skrzydło.

Jak wykonać fundament pod bramę przesuwną krok po kroku?

Po etapie planowania i doboru wymiarów możesz przejść do robót ziemnych, szalunków i betonowania. Na tym etapie największą rolę odgrywa precyzja oraz jakość mieszanki betonowej – błędy geometrii trudno skorygować później, gdy brama jest już zamontowana.

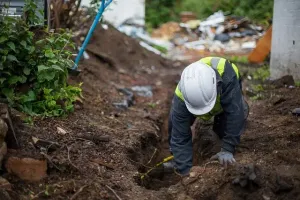

Wykopy i szalunki

Wykopy wykonujesz nieco szersze niż planowana szerokość fundamentu. Ten zapas potrzebny jest na ustawienie szalunków oraz swobodne manewrowanie przy układaniu zbrojenia, jeśli zostanie przewidziane. Ściany wykopu powinny być równe, bez podkopów i „jaskółczych ogonów”, które osłabiają podporę gruntu.

W przypadku bramy samonośnej przygotowujesz przede wszystkim większy wykop pod blok fundamentowy w strefie wózków jezdnych oraz pod słupki skrajne. Idealna sytuacja to monolityczne połączenie tych elementów – jeden ciągły fundament łączący oba słupki i blok wózków. Jeśli z powodów kosztowych lub konstrukcyjnych takiego rozwiązania nie stosujesz, warto przynajmniej solidnie połączyć blok pod wózki z fundamentem bliższego słupka.

Po wykopach montujesz szalunki: deski lub systemowe płyty, które nadają fundamentowi docelowy kształt. W miejscach posadowienia wózków od razu planujesz wmurowanie stalowych „marek” – płaskowników, do których później dospawasz wózki. Ustawienie tych elementów z milimetrową dokładnością ułatwi późniejszą regulację skrzydła.

Betonowanie i osadzanie elementów

Do wylania fundamentu stosujesz mieszankę o parametrach minimum beton klasy B25. Przy cięższych bramach i słabszych gruntach lepiej sięgnąć po wyższą klasę lub przewidzieć zbrojenie, choć przy standardowych warunkach zbrojenie zwykle nie jest konieczne. Beton wlewasz warstwami, zagęszczając go mechanicznie, aby uniknąć pustek i raków.

W świeżym betonie osadzasz elementy stalowe: wspomniane marki pod wózki, kotwy słupków, ewentualne tuleje pod śruby mocujące napęd. Marka bliższa wjazdu musi znaleźć się tak, aby po dospawaniu wózka i pełnym otwarciu skrzydło całkowicie odsłaniało światło wjazdu – niewielkie przesunięcie może sprawić, że brama po otwarciu „wychodzi” 20 cm poza linię słupka, zmniejszając realną szerokość przejazdu.

Drugą markę, zwykle po stronie furtki, wyznaczasz tak, by po zamknięciu bramy profil skrzydła nie wchodził w światło przejścia. Błąd na tym etapie kończy się później koniecznością cięcia i przerabiania skrzydła, co generuje znacznie większe koszty niż staranne rozmierzenie przed betonowaniem.

Pielęgnacja betonu i montaż bramy

Czas wiązania betonu zależy od temperatury otoczenia, wilgotności i grubości fundamentu. W chłodniejsze dni proces wydłuża się, w upały wymaga z kolei systematycznego nawilżania, aby uniknąć zbyt szybkiego odparowania wody. Producenci mieszanki lub zakład betoniarski określają minimalny czas, po którym można bezpiecznie obciążać konstrukcję.

Nigdy nie przyspieszaj montażu bramy kosztem czasu dojrzewania betonu – zbyt wczesne obciążenie prowadzi do mikropęknięć i trwałego wypaczenia fundamentu.

Po rozszalowaniu i osiągnięciu wymaganej wytrzymałości przychodzi moment montażu wózków jezdnych na wmurowanych markach, a następnie zawieszenia skrzydła. To także dobry czas na dokładne sprawdzenie, czy słupki nie „rozjechały się” względem siebie oraz czy fundament nie uległ lokalnym przemieszczeniom. Jeśli blok pod wózki ma odpowiednią masę i został powiązany ze słupkami, konstrukcja powinna zachować geometrię przez długie lata.

Brama przesuwna pracuje bezproblemowo wtedy, gdy ciężar skrzydła, blok pod wózki i głębokość fundamentu są dopasowane do siebie oraz do warunków gruntowych na Twojej działce.
