Ściany szczytowe trzeba murować tak, aby przed wykonaniem dachu były zabezpieczone przed parciem i ssaniem wiatru. Sam mur zwykle nie wystarcza – potrzebuje skrępowania trzpieniami, wieńcami lub nadprożami żelbetowymi. Trzeba też zostawić miejsce na izolację między jego górną krawędzią a połacią dachową, inaczej powstanie mostek cieplny.
Dlaczego ściana szczytowa wymaga usztywnienia?
Ściana szczytowa zamyka przestrzeń pod dachem dwuspadowym. Zwykle ma kształt trójkąta albo trapezu i jest murowana na stropie jako konstrukcja częściowo swobodna. Jej boczne oparcie na ścianach kolankowych jest niewielkie w porównaniu z wysokością, dlatego smukły mur ma ograniczoną odporność na zginanie.
Największe zagrożenie występuje w stanie surowym otwartym, gdy budynek nie ma jeszcze więźby ani pokrycia. Wiatr oddziałuje wtedy na dużą powierzchnię ściany, powodując jednocześnie parcie z jednej strony i ssanie z drugiej. Mur zachowuje się jak żagiel. Po wykonaniu dachu sytuacja jest korzystniejsza, ale więźba nie zastępuje zaprojektowanych usztywnień ściany szczytowej.
Elementy żelbetowe tworzą razem z murem tak zwane skrępowanie. Układ trzpieni, wieńców i nadproży dobiera konstruktor na podstawie geometrii ściany, jej grubości, rozmieszczenia otworów, obciążeń od płatwi oraz lokalnych warunków wiatrowych.
Jakie usztywnienia stosuje się w ścianach szczytowych?
Podstawowym rozwiązaniem są pionowe trzpienie żelbetowe, które zwiększają sztywność muru. Górną krawędź może zamykać wieniec obwodowy, często prowadzony po skosach. Nad dużymi otworami wykonuje się żelbetowe nadproża, a trzpienie umieszcza po ich bokach. Jeżeli ściana wewnętrzna dochodzi prostopadle do szczytowej, jej przemurowanie może stanowić dodatkowe podparcie.
| Typ ściany | Zalecane usztywnienie | Uwagi konstrukcyjne |
|---|---|---|
| Dwuwarstwowa | Trzpienie żelbetowe w grubości muru, wieńce skośne i nadproża | Warstwa ocieplenia znajduje się po zewnętrznej stronie, dlatego żelbetowe wzmocnienia zwykle nie tworzą istotnego mostka w przegrodzie |
| Jednowarstwowa | Przemurowanie ze ścianami wewnętrznymi, pilastry albo rozwiązanie wskazane w projekcie | Każdy element żelbetowy wymaga ochrony termicznej, aby nie pogorszyć izolacyjności muru |
| Ściana z dużymi otworami | Trzpienie po bokach otworów, żelbetowe nadproża i połączenie z wieńcem | Otwory osłabiają mur, więc ich położenie musi zostać uwzględnione w projekcie konstrukcyjnym |
W ścianie dwuwarstwowej trzpienie najczęściej wykonuje się w przygotowanych przestrzeniach w warstwie konstrukcyjnej. W ścianie jednowarstwowej sytuacja jest trudniejsza, ponieważ żelbet ma znacznie gorszą izolacyjność cieplną niż materiał murowy. Nie należy więc przenosić rozwiązania ze ściany dwuwarstwowej bez sprawdzenia projektu.
Wzmocnienie nie zawsze musi mieć identyczny układ po obu stronach ściany. Przy nietypowej geometrii dachu, dużych przeszkleniach albo braku wewnętrznych ścian poprzecznych konieczne jest indywidualne opracowanie konstrukcyjne.
Jak murować i zbroić ścianę szczytową?

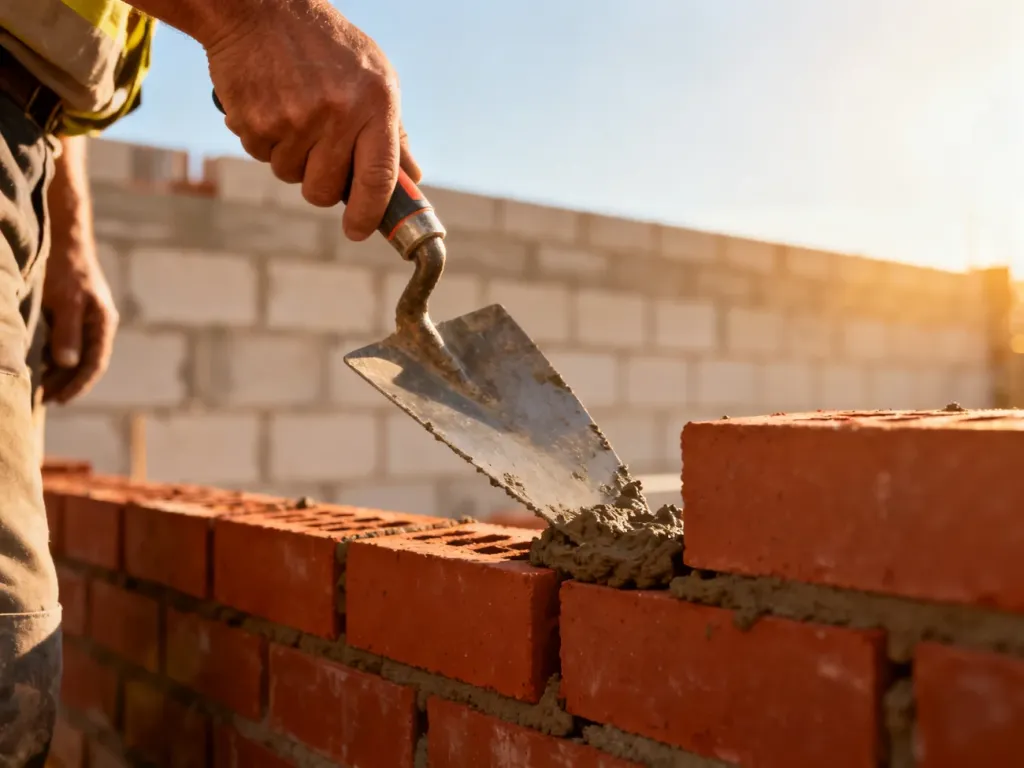

Murowanie prowadzi się z zachowaniem przewiązania elementów, właściwego rozłożenia zaprawy oraz geometrii wynikającej z projektu. Miejsca na trzpienie i inne elementy żelbetowe przygotowuje się zgodnie z dokumentacją. Nie należy samodzielnie zmieniać liczby prętów, ich średnicy, klasy stali ani klasy betonu.
Kolejność prac przy wykonywaniu żelbetowych usztywnień powinna wyglądać następująco:
- Wyznacz położenie trzpieni, wieńców i nadproży zgodnie z projektem konstrukcyjnym.
- Wyprowadź z wieńca stropowego startery, do których zostanie połączone zbrojenie pionowych trzpieni.
- Wykonaj wymagane zakłady i zakotwienia prętów, zachowując ciągłość zbrojenia oraz minimalną otulinę.
- Zamontuj stabilne szalunki, które utrzymają prostoliniowość elementów podczas betonowania.
- Ułóż mieszankę betonową i zagęść ją wibratorem buławowym, nie wypierając przy tym deskowania.
Startery muszą być trwale związane z wieńcem stropowym, a długość zakładów i sposób kotwienia powinny odpowiadać projektowi. Jeżeli w murze zostawia się strzępia przy trzpieniach, ich wymiary również nie mogą być ustalane dowolnie. Istotne jest dokładne dopasowanie rozwiązania do systemu murowego.
Betonowanie usztywnień bez wcześniejszego odbioru zbrojenia jest niedopuszczalne. Zbrojenie powinien sprawdzić kierownik budowy, a jeśli został ustanowiony – także inspektor nadzoru inwestorskiego. Dotyczy to robót ulegających zakryciu, których później nie da się rzetelnie ocenić.
Więźba dachowa nie jest projektowana jako tymczasowe zabezpieczenie niezadaszonej ściany szczytowej. Do czasu wykonania dachu mur musi mieć zaprojektowane usztywnienie albo dodatkowe podparcie.
Przed betonowaniem kierownik budowy powinien sprawdzić przede wszystkim:
- Położenie trzpieni, wieńców i nadproży względem projektu.
- Połączenie starterów ze zbrojeniem oraz długości zakładów.
- Średnice i rozmieszczenie prętów, otulinę oraz stabilność koszy zbrojeniowych.
- Szczelność i sztywność deskowania przed podaniem mieszanki betonowej.
Jak ograniczyć mostek cieplny na styku ściany i dachu?
Górna krawędź ściany szczytowej nie powinna dochodzić bezpośrednio do krokwi bez miejsca na termoizolację. W tym węźle ciepło przepływa nie tylko prostopadle przez ścianę, lecz także od strony pomieszczenia ku górze. Brak izolacji może prowadzić do zwiększonej utraty ciepła i wykraplania pary wodnej przy skosie.
Najczęściej stosuje się dwa rozwiązania. Pierwsze polega na przygotowaniu obniżonego zakończenia muru i ułożeniu na jego wierzchu pasa styropianu. Drugie wykorzystuje ostatnie warstwy z materiału o lepszej izolacyjności cieplnej, na przykład betonu komórkowego odmiany 400.
Przy wykonywaniu tego detalu trzeba zachować następujące zasady:
- Zapewnij szczelinę o szerokości pozwalającej ułożyć izolację między murem a połacią dachową.
- Wyrównaj skośną powierzchnię muru przed przyklejeniem pasów styropianu.
- Dopasuj grubość izolacji nad murem do ocieplenia połaci, aby nie tworzyć lokalnego przewężenia.
- Nie wypełniaj szczeliny pod krokwiami samą zaprawą, ponieważ pogarsza to izolacyjność i utrudnia wykonanie ciągłego ocieplenia.
Wymurowanie ostatnich warstw z betonu komórkowego ułatwia dopasowanie do skosu, ponieważ bloczki można przycinać. Takie rozwiązanie nie zapewnia jednak takiej izolacyjności jak osobna warstwa styropianu, dlatego jego zastosowanie musi pasować do całego układu przegrody.
Kiedy murować ściany szczytowe – przed czy po więźbie?
Murowanie przed wykonaniem więźby ułatwia dostęp do ściany, szalowanie, wiązanie zbrojenia i betonowanie. Wymaga jednak bardzo dokładnego wyznaczenia kąta dachu oraz pozostawienia miejsca na izolację przy krokwiach.
Wykonanie ścian po ustawieniu więźby ułatwia dopasowanie ich geometrii do rzeczywistego kształtu dachu, ale ogranicza przestrzeń roboczą i komplikuje prace żelbetowe. W obu wariantach kolejność należy ustalić z kierownikiem budowy, szczególnie przy nietypowej więźbie, dużych otworach lub skomplikowanym rzucie poddasza.
Najważniejsze jest, aby przed zadaszeniem ściana była skrępowana zgodnie z projektem, a przy jej górnej krawędzi pozostało miejsce na ciągłą izolację połaci i muru.
