Montaż okien na kotwy i na dyble to dwie profesjonalne metody, akceptowane w wytycznych ITB. Wiercenie w ościeżnicy nie oznacza utraty gwarancji – montaż bezpośredni jest standardowym rozwiązaniem technicznym. O wyborze powinny decydować rodzaj muru, ciężar i wymiary okna oraz zakres jego pracy termicznej.
Kotwy czy dyble – najważniejsze różnice
Kotwy tworzą połączenie pośrednie. Stalowy płaskownik łączy ościeżnicę ze ścianą, ale pozostawia połączeniu nieco większą zdolność do kompensowania ruchów wywołanych zmianami temperatury. Dyble, nazywane także łącznikami ramowymi, przechodzą przez ramę i mocują ją bezpośrednio do muru. Takie połączenie jest sztywniejsze i lepiej przenosi obciążenia użytkowe.
| Cecha | Montaż na kotwy | Montaż na dyble |
|---|---|---|
| Sztywność połączenia | Mniejsza, bardziej podatna na niewielkie ruchy | Większa, ponieważ rama jest połączona bezpośrednio z murem |
| Typowe zastosowanie | Ściany trójwarstwowe, montaż w warstwie ocieplenia, profile podatne na pracę termiczną | Duże, ciężkie lub intensywnie użytkowane okna |
| Podłoże | Mur, ościeże lub element konstrukcyjny, do którego można przykręcić kotwę | Beton, cegła pełna, kamień, klinkier oraz wybrane pustaki |
| Kompensacja termiczna | Owalne otwory i elastyczność kotwy ułatwiają kompensację naprężeń | Sztywne połączenie ogranicza ruch, dlatego wymaga właściwego rozmieszczenia mocowań |
Nie oznacza to, że jedna metoda jest zawsze lepsza. Kotwy lepiej dopasowują się do sytuacji, w której okno pracuje względem konstrukcji, natomiast dyble zapewniają większą stabilność mechaniczną. Ostateczny dobór powinien uwzględniać także dokumentację konkretnego systemu profili i zalecenia producenta.
Dlaczego wybrać montaż na dyble?
W montażu bezpośrednim dybel lub śruba ramowa przechodzi przez ościeżnicę i zakotwia się w murze. Rama zostaje w ten sposób unieruchomiona w kilku kierunkach, a obciążenia od ciężaru skrzydła, zawiasów i codziennego otwierania są przekazywane bezpośrednio na podłoże.
To rozwiązanie często wybiera się przy dużych i ciężkich przeszkleniach, a także w oknach intensywnie użytkowanych. Większa sztywność ogranicza ryzyko odkształceń ościeżnicy, pod warunkiem że rozstaw mocowań, ich odległość od narożników oraz rodzaj łącznika odpowiadają wymaganiom systemu.
Do mocowania stosuje się między innymi łączniki ramowe, śruby ramowe oraz wkręty przeznaczone do konkretnego podłoża. Inne rozwiązanie będzie potrzebne w betonie lub cegle pełnej, a inne w pustaku czy lekkim, porowatym materiale. Nie należy więc dobierać dybla wyłącznie według średnicy. Liczą się także długość, głębokość zakotwienia i nośność muru.
Przewiercenie ramy nie jest błędem montażowym. ITB wskazuje mocowanie bezpośrednie za pomocą dybli i śrub jako prawidłową metodę. Sam fakt wykonania otworów w ościeżnicy nie unieważnia gwarancji, jeśli montaż wykonano zgodnie z dokumentacją producenta oraz zasadami systemu. Gwarancja może natomiast zależeć od użycia właściwych łączników i poprawnego wykonania całego połączenia.
Dlaczego wybrać montaż na kotwy?

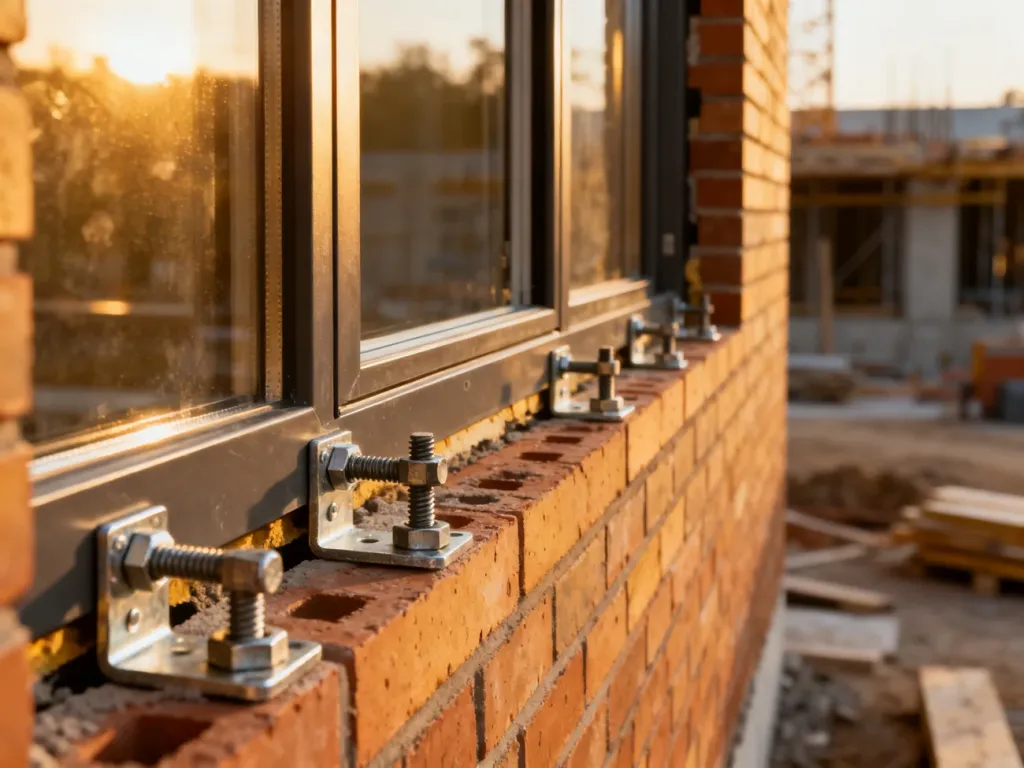

Kotwa montażowa jest najczęściej stalowym, ocynkowanym płaskownikiem o grubości około 0,8–2 mm. Jeden koniec mocuje się w rowku lub do elementu ościeżnicy, a drugi przytwierdza do ściany. Dzięki temu nie trzeba wykonywać otworu przelotowego w profilu, choć niektóre systemy przewidują również kotwy przykręcane do ramy.
Elastyczność kotwy może pomagać w kompensowaniu naprężeń powstających wskutek rozszerzalności termicznej. Ma to znaczenie zwłaszcza przy ciemnych profilach PVC, które silniej nagrzewają się od słońca. Owalne otwory w płaskowniku umożliwiają niewielką pracę połączenia bez niekontrolowanego przesuwania całego okna.
Kotwy są szczególnie przydatne w ścianach trójwarstwowych, gdy ościeżnica znajduje się w warstwie ocieplenia, a także przy montażu, w którym dostęp do bocznej powierzchni ramy jest ograniczony. W takich miejscach sposób przenoszenia obciążeń może wymagać rozwiązania pośredniego. Przy oknach wysuniętych poza lico muru mogą być potrzebne także konsole, wsporniki lub ramy nośne, ale jest to odrębny system wymagający osobnego projektu.
ITB rozróżnia mocowanie bezpośrednie, wykonywane dyblami lub śrubami, oraz mocowanie pośrednie z użyciem kotew. Oba sposoby mogą być prawidłowe, jeśli odpowiadają konstrukcji ściany, oknu i dokumentacji technicznej.
Jak podjąć decyzję?
Przy wyborze nie kieruj się obawą przed wierceniem w ramie. Zestaw metodę mocowania z warunkami pracy okna:
- Wybierz kotwy – gdy okno znajduje się w warstwie ocieplenia lub w ścianie trójwarstwowej.
- Wybierz kotwy – gdy ważna jest kompensacja ruchów termicznych, szczególnie przy ciemnych profilach PVC.
- Wybierz dyble – gdy montujesz duże, ciężkie przeszklenia albo okno będzie często otwierane.
- Wybierz dyble – gdy potrzebujesz sztywnego, bezpośredniego połączenia ramy z betonem, cegłą lub innym właściwie dobranym podłożem.
W przypadku bardzo dużych okien, nietypowego muru lub montażu poza licem ściany potrzebne mogą być obliczenia i indywidualny dobór systemu. Zawsze sprawdź wytyczne producenta profilu, wymagania dotyczące łączników oraz sposób uszczelnienia. Mocowanie odpowiada za stabilność, ale poprawny montaż obejmuje również warstwę izolacyjną, wewnętrzne uszczelnienie paroszczelne i zewnętrzne paroprzepuszczalne.
Najprostsza reguła brzmi: dyble wybiera się przede wszystkim dla sztywności, a kotwy dla elastyczności i możliwości dopasowania do nietypowego położenia okna. Dopiero rodzaj ściany, konstrukcja okna i zalecenia systemowe przesądzają, które rozwiązanie będzie właściwe.
