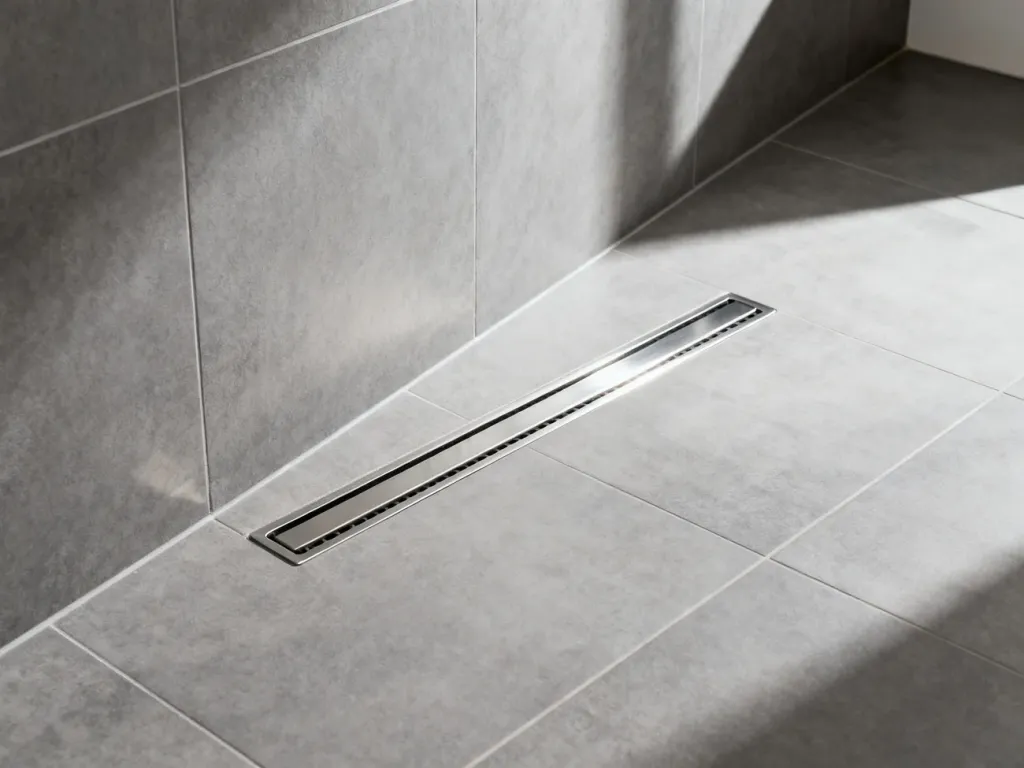

Odpływ liniowy przyścienny montuje się bezpośrednio przy ścianie, zwykle w odległości 8–12 mm. Ten wymiar wynika z grubości płytki i warstwy kleju. Odsunięcie odpływu o 20–25 cm jest błędem w przypadku modelu przyściennego, ponieważ dotyczy starszych odpływów podłogowych.
Od czego zależy odległość odpływu od ściany?
Dystans mierzy się od lica ściany do kołnierza odpływu, który zostanie przykryty okładziną. Nie jest to dowolna przestrzeń pozostawiona na budowie, lecz miejsce potrzebne na ułożenie płytki i kleju.
Podstawowy wzór jest prosty:
grubość płytki + grubość kleju = dystans montażowy
Przy typowym gresie o grubości 8–10 mm i warstwie kleju wynoszącej około 3–4 mm otrzymuje się 11–14 mm. W praktyce dla większości odpływów przyściennych przyjmuje się zakres 8–12 mm, ale ostateczny wymiar trzeba sprawdzić na konkretnej płytce, kleju i kołnierzu odpływu. Krzywa ściana może wymagać wcześniejszego wyrównania, zamiast sztucznego zwiększania szczeliny.
| Materiał | Grubość płytki | Warstwa kleju | Wymagany dystans |
|---|---|---|---|
| Mozaika | 4–6 mm | 2–3 mm | 6–9 mm |
| Gres | 8–10 mm | 3–4 mm | 11–14 mm |
| Spiek kwarcowy | 6 mm | około 3 mm | około 9 mm |
Przed ustawieniem korpusu trzeba sprawdzić także:
- grubość okładziny wraz z ewentualną siatką lub warstwą wzmacniającą,
- rzeczywistą grubość kleju po dociśnięciu płytki,
- równość ściany na całej długości odpływu,
- położenie kołnierza względem przyszłej powierzchni płytek.
Jak ustawić odpływ liniowy przy ścianie?
Odpływ przyścienny powinien tworzyć ciągłe, szczelne połączenie ze ścianą. Jego kołnierz należy ustawić tak, aby płytka mogła wejść na przewidzianą przez producenta powierzchnię, a maskownica znalazła się na poziomie gotowej posadzki. Instrukcja konkretnego modelu ma pierwszeństwo przed ogólnym zakresem milimetrowym.
Prace wykonuje się w następującej kolejności:
- Zmierz grubość płytki i planowaną grubość warstwy kleju.
- Dodaj obie wartości i wyznacz położenie kołnierza względem ściany.
- Przygotuj podejście kanalizacyjne oraz ustaw korpus i syfon z wymaganym spadkiem odpływu.
- Wypoziomuj odpływ i uformuj posadzkę ze spadkiem około 2% w jego kierunku.
- Wykonaj hydroizolację, uszczelniając narożniki taśmami i łącząc izolację z kołnierzem.
- Po związaniu warstw ochronnych przeprowadź próbę odpływu przed ułożeniem płytek.
Spadek 2% oznacza obniżenie posadzki o 20 mm na każdy metr. Przy odcinku o długości 77 cm różnica poziomów powinna wynosić około 15 mm. Zbyt mały spadek sprzyja powstawaniu zastoin, natomiast jego formowanie nie powinno służyć do kompensowania krzywej ściany. Taką ścianę trzeba wyrównać przed montażem.
Ostrzeżenie: odpływu przyściennego nie ustawia się 20–25 cm od ściany. Takie odsunięcie może dotyczyć odpływu podłogowego montowanego w głębi strefy prysznica, ale nie konstrukcji przeznaczonej do zabudowy przyściennej.
Hydroizolacja jest częścią systemu, a nie dodatkiem poprawiającym wykończenie. Folię w płynie oraz taśmy uszczelniające należy zastosować w narożnikach i przy przejściu odpływu przez posadzkę. Zgodnie z założeniami montażowymi przyjętymi dla tego rozwiązania izolacja powinna zachodzić na kołnierz co najmniej 50 mm. Przed ułożeniem płytek trzeba wykonać próbę zalewową i sprawdzić, czy woda płynie do syfonu bez przecieków.
Najczęstsze błędy montażowe
Nieprawidłowo ustawiony odpływ może powodować problemy, których nie widać od razu po ułożeniu okładziny. Najczęstsze zależności przedstawia tabela:
| Błąd | Skutek |
|---|---|
| Odsunięcie odpływu przyściennego o 20–25 cm | Nieprawidłowa geometria spadku i trudniejsze uszczelnienie połączenia ze ścianą |
| Spadek mniejszy niż 2% | Zastoiny wody, wolniejsze odprowadzanie i osady na posadzce |
| Brak hydroizolacji pod kołnierzem | Ryzyko przecieku do jastrychu i zawilgocenia podłoża |
| Fuga cementowa w styku odpływu ze ścianą | Pękanie połączenia wskutek pracy podłoża |
| Brak próby zalewowej | Późne wykrycie nieszczelności po zamknięciu warstw płytkami |
W miejscu styku odpływu ze ścianą należy zastosować rozwiązanie wskazane przez producenta, zwykle elastyczne uszczelnienie, a nie sztywne wypełnienie cementowe. Przy większych odchyleniach ściany, szczególnie przekraczających około 3–5 mm, podłoże powinien ocenić wykonawca przed osadzeniem odpływu.
Co sprawdzić przed układaniem płytek?
Przed zamknięciem instalacji i rozpoczęciem prac okładzinowych sprawdź:
- czy dystans od ściany wynika z sumy grubości płytki i kleju,
- czy kołnierz odpływu jest ustawiony stabilnie i zgodnie z instrukcją producenta,
- czy posadzka ma spadek około 2% w stronę odpływu,
- czy hydroizolacja obejmuje narożniki oraz styk z kołnierzem na szerokości co najmniej 50 mm,
- czy wykonano próbę zalewową przed ułożeniem płytek.
Norma PN-EN 1253 obejmuje wymagania dotyczące wpustów i odpływów w budynkach, ale dokładne położenie kołnierza zawsze trzeba zestawić z dokumentacją konkretnego modelu. Dla typowego odpływu przyściennego odpowiedź pozostaje jednak jednoznaczna: montaż przy ścianie, z dystansem najczęściej 8–12 mm na płytkę i klej, a nie 20–25 cm od narożnika.
