Strop wiązarowy to rozwiązanie, w którym funkcję nośną stropu nad ostatnią kondygnacją przejmuje dolny pas prefabrykowanego wiązara dachowego. Zamiast wykonywać ciężką płytę żelbetową, projektuje się jeden zintegrowany układ dachu i stropu z drewna konstrukcyjnego.
Czym jest strop wiązarowy?

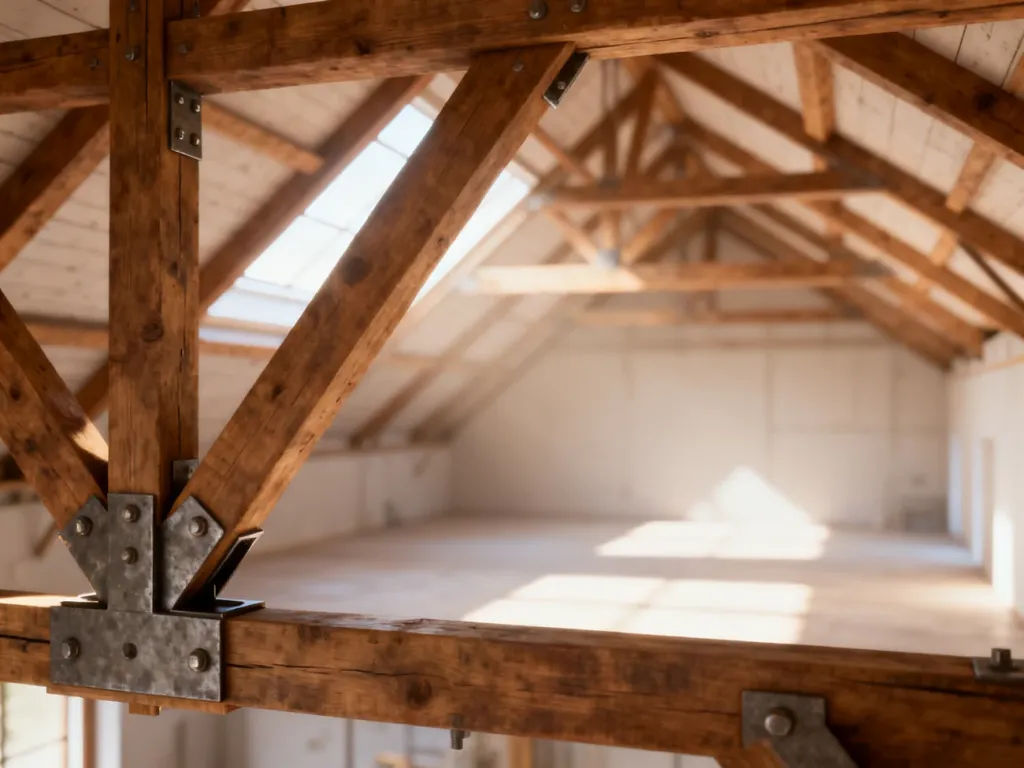

Wiązar dachowy jest kratownicą złożoną między innymi z pasów górnych, pasa dolnego, słupków i krzyżulców. Elementy te tworzą sztywny układ, który przenosi obciążenia na ściany nośne. W przypadku stropu wiązarowego pas dolny kratownicy pełni funkcję konstrukcji stropu, a od strony pomieszczeń stanowi podłoże do wykonania sufitu podwieszanego.
Nie jest to więc zwykły drewniany sufit ani konstrukcja dodana do gotowego dachu. Dach i strop powstają jako jeden układ statyczny, zaprojektowany pod konkretne rozpiętości, obciążenia, kształt budynku i rodzaj pokrycia. Prefabrykowane wiązary przygotowuje się wcześniej, a na budowie ustawia na ścianach lub wieńcu i odpowiednio kotwi.
Takie rozwiązanie najczęściej stosuje się w domach parterowych z poddaszem nieużytkowym. Dolny pas wiązara może wtedy przenosić ciężar sufitu, izolacji oraz obciążeń przewidzianych w projekcie. Nie oznacza to jednak, że można dowolnie obciążać go ciężkimi ścianami lub wyposażeniem. Każde obciążenie musi zostać uwzględnione w obliczeniach konstrukcyjnych.
Strop wiązarowy a żelbetowy – czym się różnią?
Wiązary mogą zastąpić tradycyjny strop betonowy, ale nie w każdej sytuacji. Różnica nie dotyczy wyłącznie materiału. Strop żelbetowy i strop wiązarowy mają inną masę, sposób przenoszenia obciążeń oraz zachowanie akustyczne i cieplne.
| Cecha | Strop wiązarowy | Strop żelbetowy |
|---|---|---|
| Czas wykonania | Szybki montaż prefabrykowanych elementów, bez wykonywania płyty i oczekiwania na jej związanie | Więcej etapów prac, w tym szalowanie, zbrojenie, betonowanie i przerwa technologiczna |
| Masa konstrukcji | Niewielka, co ogranicza obciążenie ścian i fundamentów | Znaczna, ponieważ beton i stal zwiększają ciężar budynku |
| Koszt całkowity | Możliwe ograniczenie kosztów betonu, zbrojenia, szalunków i robót mokrych | Wyższy zakres materiałów i prac, choć ostateczny koszt zależy od projektu |
| Izolacyjność akustyczna | Wymaga starannie zaprojektowanych warstw izolacyjnych, ponieważ lekka konstrukcja łatwiej przenosi dźwięki | Większa masa zwykle lepiej ogranicza dźwięki powietrzne i uderzeniowe |
| Bezwładność cieplna | Mniejsza, więc konstrukcja szybciej reaguje na zmiany temperatury | Większa masa betonu stabilizuje temperaturę pomieszczeń |
Strop betonowy lepiej tłumi drgania i odgłosy kroków, ponieważ jego duża masa utrudnia przenoszenie dźwięku. Strop drewniany może zapewnić dobry komfort, ale potrzebuje właściwie dobranych warstw. Sama wełna między elementami nie zawsze wystarczy. Znaczenie ma także szczelność, układ sufitu, ewentualna warstwa podłogowa oraz ograniczenie mostków akustycznych.
Zalety i ograniczenia stropu z wiązarów
Technologia wiązarowa sprawdza się szczególnie wtedy, gdy priorytetem jest szybka budowa lekkiego domu z nieużytkowym poddaszem. Najważniejsze korzyści wynikają z prefabrykacji i połączenia funkcji dachu oraz stropu:
- Szybki montaż – gotowe elementy są przygotowane poza placem budowy, co ogranicza czas prac ciesielskich.
- Niewielka masa – lżejsza konstrukcja przekazuje mniejsze obciążenia na ściany, fundamenty i grunt.
- Duże, otwarte pomieszczenia – przy prawidłowym projekcie można ograniczyć liczbę słupów i podpór wewnętrznych.
- Mniej robót mokrych – nie ma konieczności wykonywania pełnej płyty betonowej, jej szalowania i pielęgnacji.
- Powtarzalna prefabrykacja – elementy powstają według dokumentacji, z zachowaniem zaprojektowanych wymiarów i połączeń.
Ograniczenia dotyczą głównie sposobu użytkowania oraz komfortu. Strop wiązarowy nie jest dobrym miejscem na przypadkowe ustawienie bardzo ciężkich elementów, takich jak murowane ścianki działowe, masywne piece czy zbiorniki. Ich lokalizacja musi być przewidziana w projekcie. W przeciwnym razie obciążenie może zostać przekazane w niewłaściwe miejsce.
Trzeba też liczyć się z mniejszą bezwładnością cieplną i słabszym tłumieniem dźwięków niż w przypadku ciężkiego stropu betonowego. Nie przekreśla to rozwiązania, ale wymaga świadomego zaprojektowania izolacji. Strop z wiązarów nie powinien być wybierany wyłącznie na podstawie szybkości montażu lub szacunkowej ceny.
O bezpieczeństwie stropu decyduje nie sama nazwa technologii, lecz projekt, obliczenia statyczne, jakość materiału i prawidłowe połączenie wiązarów ze ścianami nośnymi.
Jakie znaczenie ma drewno C24 i izolacja?
Wiązary wykonuje się z drewna konstrukcyjnego o określonych parametrach, często klasy C24. Oznaczenie to odnosi się do klasy wytrzymałości drewna, a nie do gatunku. Materiał powinien mieć potwierdzone właściwości i być użyty zgodnie z dokumentacją projektową. To obliczenia określają przekroje elementów, ich rozstaw oraz dopuszczalne obciążenia.
Drugim ważnym elementem jest izolacja. W stropie nad poddaszem nieużytkowym wełnę układa się zwykle w obrębie dolnych pasów wiązarów, często w dwóch warstwach. Jej zadaniem jest ograniczenie strat ciepła, ale także poprawa akustyki. Izolacja powinna wypełniać przestrzeń bez szczelin, a warstwy od strony pomieszczenia muszą tworzyć ciągłą i szczelną przegrodę.
W zależności od układu przegród, wilgotności w pomieszczeniach i wentylacji potrzebna może być paroizolacja. Należy ją dobrać oraz ułożyć zgodnie z projektem, aby ograniczyć przepływ wilgotnego powietrza do konstrukcji. Błędy w tym zakresie mogą prowadzić do zawilgocenia drewna i pogorszenia parametrów izolacji.
Równie istotne jest kotwienie wiązarów do wieńca lub ścian nośnych. Rozstaw i rodzaj łączników, usztywnienia oraz sposób montażu wynikają z projektu. Nie powinno się ich zmieniać na placu budowy bez zgody projektanta konstrukcji.
Kiedy warto rozważyć strop wiązarowy?
Wybór technologii można wstępnie ocenić według rodzaju budynku i planowanego sposobu użytkowania poddasza:
- Wybierz wiązary – gdy budujesz dom parterowy z poddaszem nieużytkowym i zależy Ci na lekkiej konstrukcji oraz szybkim zamknięciu budynku.
- Wybierz wiązary – gdy projekt pozwala połączyć dach i strop w jeden układ bez ciężkich ścian działowych na poziomie stropu.
- Rozważ strop żelbetowy – gdy poddasze ma być użytkowe, a planowane są murowane ściany, ciężkie posadzki lub duże obciążenia stałe.
- Rozważ strop żelbetowy – gdy priorytetem jest wysoka masa przegrody, lepsze tłumienie dźwięków uderzeniowych i większa bezwładność cieplna.
Decyzję najlepiej podjąć już na etapie projektu domu. Konstruktor powinien porównać oba warianty z uwzględnieniem rozpiętości, obciążeń, fundamentów, izolacyjności i planowanego sposobu użytkowania. Strop wiązarowy może być szybką i lekką alternatywą dla betonu, ale jego zalety ujawniają się tylko wtedy, gdy system zostanie zaprojektowany jako całość, a nie potraktowany jako uproszczony zamiennik płyty żelbetowej.
Artykuł ma charakter informacyjny. Ostateczny dobór konstrukcji, przekrojów, połączeń i obciążeń powinien wykonać uprawniony projektant konstrukcji na podstawie dokumentacji konkretnego budynku.
