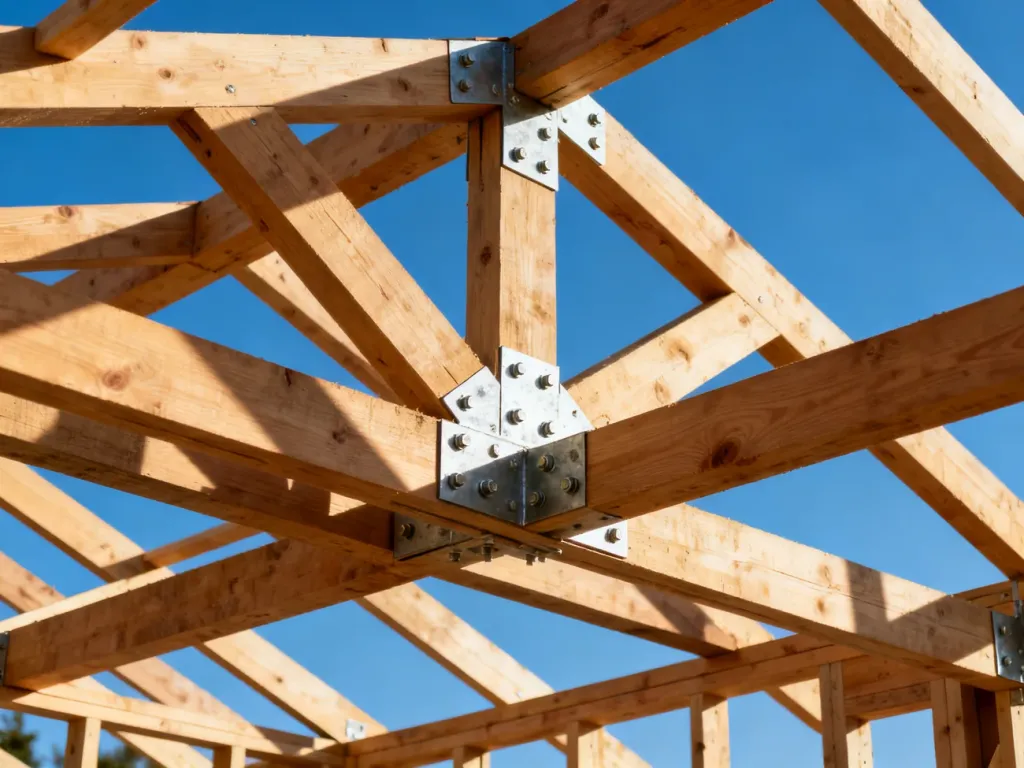

Więźba dachowa to drewniany szkielet nośny dachu. Przenosi ciężar pokrycia, śniegu, wiatru i elementów wyposażenia na ściany nośne budynku, a przy tym nadaje dachowi określony kształt. Nie jest więc tylko „drewnem na dachu”, lecz zaprojektowanym układem krokwi, murłat, jętek, płatwi, słupów i innych elementów konstrukcyjnych.
Czym jest więźba dachowa i jakie ma funkcje?
Więźba tworzy podstawową konstrukcję dachu. Jej geometria zależy między innymi od rozpiętości budynku, kąta nachylenia połaci, rodzaju pokrycia oraz planowanego sposobu wykorzystania poddasza. Projektant dobiera przekroje i rozmieszczenie elementów tak, aby konstrukcja bezpiecznie przekazywała obciążenia na ściany nośne.
Więźba wpływa także na wysokość i układ pomieszczeń pod dachem. Inaczej projektuje się konstrukcję nad nieużytkowym strychem, a inaczej nad poddaszem mieszkalnym, gdzie znaczenie ma dostępna wysokość i liczba elementów ograniczających przestrzeń.
Najważniejsze zadania więźby obejmują:
- Przenoszenie obciążeń – ciężaru własnego dachu, pokrycia, śniegu, wiatru oraz zamontowanych elementów, na przykład paneli fotowoltaicznych.
- Stabilizację całej bryły dachu – połączenie krokwi i elementów usztywniających ogranicza odkształcenia konstrukcji.
- Nadanie dachowi geometrii – więźba określa kształt połaci, kalenicy, okapu i przestrzeni poddasza.
- Umożliwienie zagospodarowania poddasza – odpowiedni układ podpór może zwiększyć dostępną przestrzeń użytkową.
Rodzaje więźb dachowych
Rodzaj konstrukcji dobiera się przede wszystkim do rozpiętości między ścianami, kształtu dachu i wymagań dotyczących poddasza. Podane wartości są orientacyjne, ponieważ ostateczne rozwiązanie wynika z obliczeń konstrukcyjnych i konkretnego projektu.
| Typ więźby | Orientacyjna rozpiętość | Zastosowanie | Uwagi |
|---|---|---|---|
| Krokwiowa | Do około 6–7 m | Małe, proste dachy | Para krokwi oparta na murłatach i połączona w kalenicy |
| Jętkowa | Do około 9 m | Większe rozpiętości i poddasza użytkowe | Jętka łączy krokwie i zwiększa sztywność układu |
| Płatwiowo-kleszczowa | Zależnie od projektu, często około 12–16 m | Większe i bardziej złożone dachy | Wykorzystuje płatwie, słupy oraz kleszcze |
| Prefabrykowana kratownicowa | Zależna od projektu wiązarów | Powtarzalne dachy i szybki montaż | Elementy powstają w zakładzie i są montowane na budowie |
W więźbie krokwiowej podstawowym elementem nośnym jest para krokwi. To rozwiązanie ma prostą budowę, ale sprawdza się głównie przy mniejszych rozpiętościach. Więźba jętkowa wykorzystuje dodatkową belkę poziomą, czyli jętkę. Łączy ona krokwie w ich górnej części i ogranicza ich ugięcie.
Jętki nie należy mylić z płatwiami. Jętka łączy przeciwległe krokwie w jednej parze, natomiast płatew jest belką podłużną, która podpiera kilka krokwi i zwykle opiera się na słupach. W konstrukcji płatwiowo-kleszczowej kleszcze obejmują elementy konstrukcji i pomagają usztywnić układ.
Więźba prefabrykowana, nazywana często wiązarową, powstaje w kontrolowanych warunkach zakładu produkcyjnego na podstawie projektu. Gotowe elementy trafiają na budowę i są ustawiane przy użyciu dźwigu. Montaż przebiega zwykle szybciej niż w przypadku tradycyjnego ciesielstwa, ale prefabrykacja wymaga dokładnych danych projektowych i pozostawia mniej swobody przy zmianach w trakcie budowy.
Więźba tradycyjna jest docinana i łączona bezpośrednio na placu budowy. Ułatwia dopasowanie konstrukcji do nietypowego budynku, lecz wymaga doświadczonej ekipy, większej ilości prac ciesielskich i dokładnej kontroli wymiarów.
Z jakiego drewna wykonuje się więźbę?
Do budowy więźby stosuje się najczęściej drewno sosnowe lub świerkowe. Sam gatunek nie przesądza jednak o przydatności materiału. Znaczenie mają klasa wytrzymałości, wilgotność, prostoliniowość elementów, sposób obróbki i zabezpieczenie biologiczne.
W dokumentacji konstrukcyjnej często wskazuje się drewno klasy C24. Oznaczenie odnosi się do klasy wytrzymałości drewna konstrukcyjnego zgodnie z PN-EN 338. Nie oznacza ono konkretnego gatunku ani wymiaru belki. Klasa potwierdza wymagane właściwości mechaniczne materiału, ale nie zastępuje obliczeń projektowych.
Drewno KVH to strugane, suszone drewno konstrukcyjne, najczęściej świerkowe lub sosnowe, łączone na mikrowczepy w celu uzyskania dłuższych, stabilnych elementów. W praktyce KVH może występować w określonej klasie wytrzymałości, dlatego przy zakupie trzeba sprawdzić oznaczenia i dokumenty, a nie traktować nazwy KVH jako zamiennika klasy C24.
Przy wyborze materiału sprawdź przede wszystkim:
- Klasę wytrzymałości – na przykład C24, zgodnie z wymaganiami projektu.
- Wilgotność – dla drewna konstrukcyjnego przyjmuje się zwykle wartość nie większą niż 18%, a materiał powinien być odpowiednio wysuszony.
- Stan powierzchni i geometrię – elementy nie powinny być nadmiernie skręcone, wypaczone ani uszkodzone przez owady lub grzyby.
- Dokumentację materiału – oznaczenia, deklarację właściwości użytkowych lub inne dokumenty potwierdzające przeznaczenie konstrukcyjne.
- Zabezpieczenie biologiczne i przeciwpożarowe – sposób ochrony powinien odpowiadać projektowi oraz warunkom użytkowania dachu.
Mokre, niestrugane drewno tartaczne może podczas wysychania zmieniać wymiary, skręcać się i pękać. Nie oznacza to, że każda tarcica jest nieprzydatna, ale materiał bez potwierdzonej klasy i właściwej wilgotności utrudnia ocenę nośności konstrukcji.
Jak sprawdzić poprawność wykonania więźby?
Więźba musi odpowiadać projektowi konstrukcyjnemu. Samodzielne przesuwanie słupów, usuwanie jętek albo zmiana przekrojów belek może zmienić sposób pracy całego dachu. Każdą modyfikację należy uzgodnić z konstruktorem, a odbiór konstrukcji powinien przeprowadzić kierownik budowy.
Przy odbiorze warto sprawdzić następujące elementy:
- Zgodność z projektem – wymiary, rozstaw krokwi, położenie murłat, płatwi, słupów i elementów usztywniających.
- Jakość drewna – klasę C24 lub inną wymaganą w projekcie, wilgotność oraz brak poważnych wad materiału.
- Połączenia – kompletność i prawidłowe osadzenie gwoździ, śrub, wkrętów oraz łączników przewidzianych w dokumentacji.
- Stabilność konstrukcji – brak widocznych przemieszczeń, nadmiernych ugięć i przypadkowych podcięć elementów.
- Wentylację i zabezpieczenie – zachowanie drożnych przestrzeni wentylacyjnych oraz wykonanie ochrony przed wilgocią, ogniem i czynnikami biologicznymi.
Wybór między więźbą tradycyjną a prefabrykowaną zależy od projektu, geometrii budynku, dostępności miejsca na budowie i oczekiwanego czasu montażu. Tradycyjna konstrukcja daje cieśli większą elastyczność, natomiast prefabrykowane wiązary zapewniają powtarzalność wymiarów i szybkie ustawienie. W obu przypadkach bezpieczeństwo zależy od zgodności z projektem oraz jakości drewna i połączeń.
Więźba dachowa jest systemem nośnym, który decyduje o stabilności, kształcie i funkcjonalności dachu. Najważniejsze dla inwestora są prawidłowy projekt, drewno o potwierdzonej klasie – często C24 – oraz odbiór wykonania przez osobę uprawnioną.
